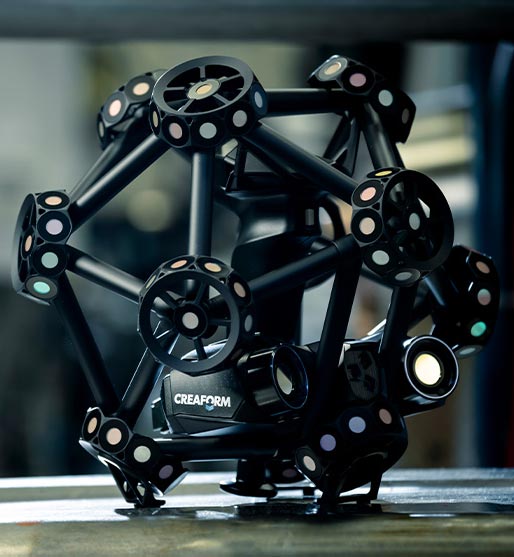

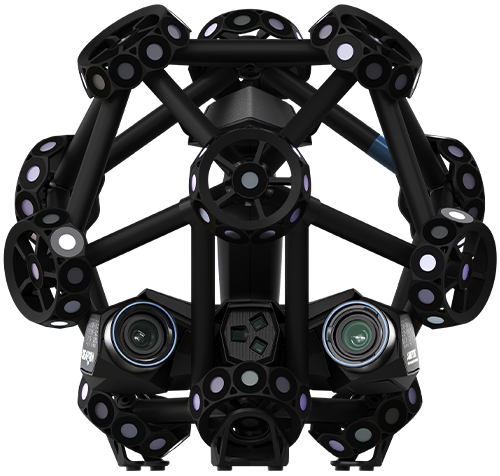

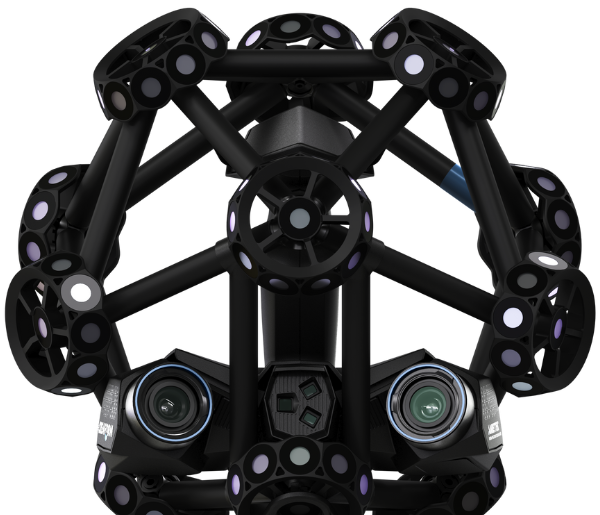

Spécifications techniques
Une technologie innovante qui assure exactitude, simplicité, portabilité et permet une réelle vitesse pour vos applications de métrologie.
Exactitude
0,035 mm
0,025 mm
Performance volumétrique
9,1 m3
9,1 m3
0,086 mm
0,064 mm
Performance volumétrique
16,6 m3
16,6 m3
0,122 mm
0,078 mm
Exactitude d'extension automatique du volume(1)
0,035 mm + 0,020 mm/m
0,025 mm + 0,015 mm/m
Erreur de forme (Sphère)
0,035 mm
0,025 mm
Erreur de forme (Plate)
0,060 mm
0,045 mm
Exactitude de palpage avec HandyPROBE Next+
0,030 mm
0,025 mm
Acceptance test(2)
Conformément aux normes VDI/VDE 2634, part 3
et ISO 10360
Conformément aux normes VDI/VDE 2634, part 3
et ISO 10360
Capacités de mesure
(à une distance de travail de 0,3 m)
(à une distance de travail de 0,3 m)
Aiguille0,750 mm
0,750 mm
Trou1,250 mm
1,250 mm
Marche0,025 mm
0,025 mm
Paroi0,500 mm
0,500 mm
Résolution de mesure
0,025 mm
0,025 mm
Résolution du maillage
0,100 mm
0,100 mm
Cadence de mesure
1 800 000 mesures/s
1 800 000 mesures/s
Source de lumière
30 lignes laser bleues
(+1 ligne supplémentaire)
30 lignes laser bleues
(+1 ligne supplémentaire)
Zone de numérisation
310 x 350 mm
310 x 350 mm
Distance nominale
300 mm
300 mm
Profondeur de champ
250 mm
250 mm
Taille des pièces (recommandée)
0,2–6 m
0,2–6 m
Setup Assistance tools(4)
(Outils d'aide à la configuration)
(Outils d'aide à la configuration)
N/D
Inclus
Formats de sortie
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Logiciels compatibles
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Poids
Scanner: 1,49 kg
Palpeur : 0,5 kg
C-Track: 5,7 kg
Scanner: 1,49 kg
Palpeur : 0,5 kg
C-Track: 5,7 kg
Dimensions
(LxWxH)
(LxWxH)
Scanner: 289 x 235 x 296 mm
Palpeur: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
Scanner: 289 x 235 x 296 mm
Palpeur: 68 x 157 x 340 mm
C-Track: 1031 x 181 x 148 mm
Plage de température
5 à 40 °C
5 à 40 °C
Plage d'humidité
(sans condensation)
(sans condensation)
10 à 90%
10 à 90%
Certifications
Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Brevets
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
(1) La performance volumétrique du système lors de l’utilisation de l’extension automatique du volume ne peut pas être supérieure à la performance volumétrique par défaut pour un modèle donné.
(2) Tests de performance réalisés dans les laboratoires d'étalonnage accrédités ISO/IEC 17025 de Creaform.
(3) Classe de laser : 2M (sans danger pour les yeux).
(4) Les outils d'aide à la configuration permettent des guidages visuels et des diagnostics avancés pour les pièces et la configuration des gabarits.
(5) Également compatible avec tous les principaux logiciels de métrologie, de CAO et d’infographie par l’importation des maillages et des nuages de point.
Centres de soutien, de réparation et d’étalonnage de métrologie de Creaform dans le monde entier
Les centres de métrologie de Creaform sont implantés dans le monde entier et proposent les services suivants* dans plusieurs langues:
Service d'assistance technique téléphonique logicielle et matérielle
Demandez à nos experts
Service d'assistance technique téléphonique logicielle et matérielle
Réparations de base et avancées pour les scanners 3D
Maintenance, réglage et étalonnage des équipements
Service de prêt
Remplacement de composants des scanners 3D
Revente de pièces
Renouvellement de garantie
Développé selon des processus de fabrication rigoureux
Creaform conçoit, fabrique et étalonne les MetraSCAN 3D avec le système de gestion de la qualité le plus sophistiqué, conformément aux normes internationales ISO 9001 et ISO 17025.
Le test d’homologation du MetraSCAN 3D se base sur la norme VDI\VDE 2634 certifiée ISO 17025 afin de garantir une traçabilité conforme aux normes internationales.
Chaque MetraSCAN 3D est fourni avec une certification personnalisée et des résultats de test entièrement documentés.
Produits et soutien basés sur des normes internationales de métrologie
Chez Creaform, la qualité des produits et des services est la principale priorité. Précurseurs dans les technologies de mesure 3D portables, nous nous engageons à dépasser les besoins de nos clients en développant des solutions innovantes.
Nous avons pour objectif l’amélioration continue des processus, établissant les nouvelles normes de l’industrie et assurant ainsi l’entière satisfaction de notre clientèle.
Le test d’homologation du MetraSCAN 3D se base sur la norme VDI\VDE 2634 certifiée ISO 17025 afin de garantir une traçabilité conforme aux normes internationales.
Chaque MetraSCAN 3D est fourni avec une certification personnalisée et des résultats de test entièrement documentés.
Produits et soutien basés sur des normes internationales de métrologie
Chez Creaform, la qualité des produits et des services est la principale priorité. Précurseurs dans les technologies de mesure 3D portables, nous nous engageons à dépasser les besoins de nos clients en développant des solutions innovantes.
Nous avons pour objectif l’amélioration continue des processus, établissant les nouvelles normes de l’industrie et assurant ainsi l’entière satisfaction de notre clientèle.
