Vitesse
Le MetraSCAN 3D-R permet de mesurer des centaines d'unités par jour. Idéal pour l’inspection sur la chaîne pour la production en masse, le MetraSCAN 3D-R permet d’effectuer le contrôle de la qualité au plus près de la pièce. Grâce à la simplicité et à la rapidité de son intégration et de son installation, le MetraSCAN 3D-R permet d'améliorer le processus d'automatisation du contrôle qualité. Des gains de temps peuvent être réalisés sur chaque étape du processus !
Cadence de mesure élevée
Des temps de cycle courts : jusqu’à 3 000 000 mesures par seconde

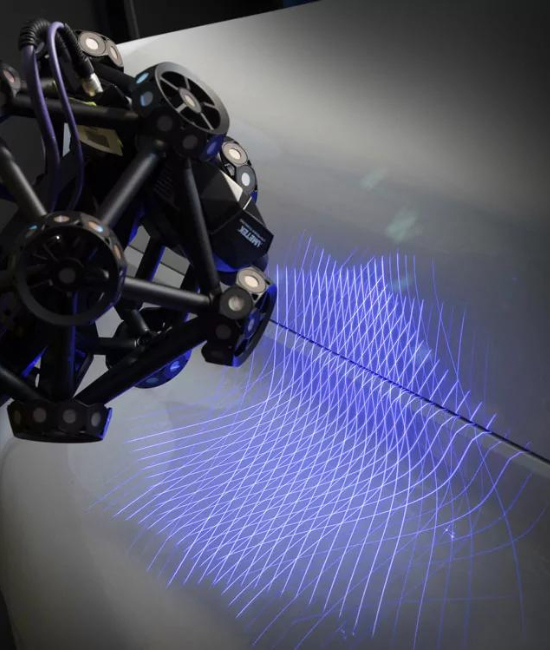

Zone de numérisation à haute densité
69 lignes laser
Vitesse de mesure rapide
Quelles que soient les surfaces, les revêtements et les caractéristiques géométriques
Cadence de mesure élevée
Des temps de cycle courts : jusqu’à 3 000 000 mesures par seconde
Zone de numérisation à haute densité
69 lignes laser
Vitesse de mesure rapide
Quelles que soient les surfaces, les revêtements et les caractéristiques géométriques

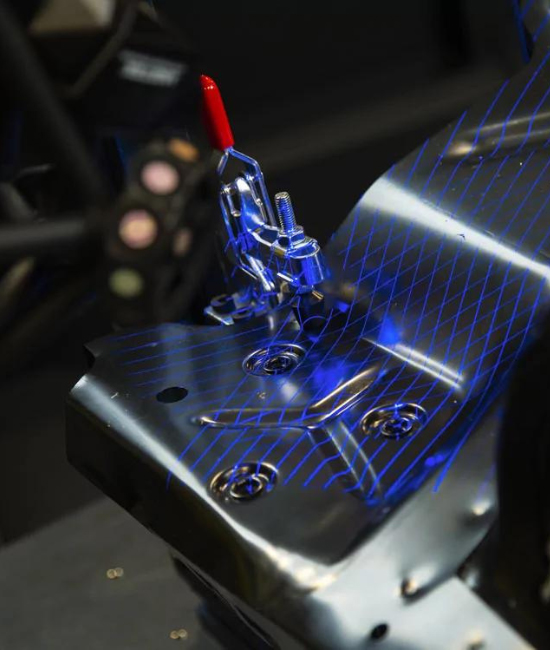

Exactitude et résolution
Grâce à son exactitude, sa répétabilité et sa résolution de grade métrologique, le MetraSCAN 3D-R fournit des résultats de grande qualité quelles que soient les surfaces, les revêtements et les caractéristiques géométriques. Le MetraSCAN 3D-R ne nécessite pas de montage rigide de mesure, ce qui en fait un scanner 3D conçu pour l’automatisation industrielle pour les environnements de production. Grâce au dispositif de suivi optique C-Track, qui permet le référencement dynamique, le scanner 3D et la pièce peuvent bouger pendant l'inspection, sans conséquence sur l’alignement de la pièce ainsi que l'exactitude et la fiabilité des mesures.
Exactitude en atelier avec référencement dynamique
0,025 mm (0,0009 po) dans l’atelier, quelles que soient les instabilités, les vibrations et les variations thermiques
Performance volumétrique
0,078 mm (0,0031 po)
Tests d'acceptation fiables
Basés sur la norme VDI/VDE 2634 Partie 3
Basés sur la norme ISO 10360
Laboratoire accrédité ISO/IEC 17025:2017
Haute résolution
0,015 mm (0,0006 po)
Exactitude en atelier avec référencement dynamique
0,025 mm (0,0009 po) dans l’atelier, quelles que soient les instabilités, les vibrations et les variations thermiques
Performance volumétrique
0,078 mm (0,0031 po)
Tests d'acceptation fiables
Basés sur la norme VDI/VDE 2634 Partie 3
Basés sur la norme ISO 10360
Laboratoire accrédité ISO/IEC 17025:2017
Haute résolution
0,015 mm (0,0006 po)
Polyvalence

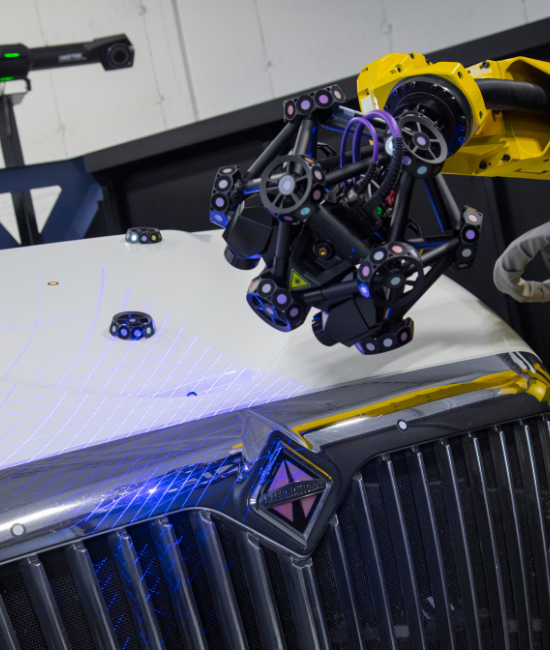

Grâce à la combinaison des technologies d'optique et de laser bleu, le MetraSCAN 3D-R permet de générer des numérisations 3D très efficacement sur les surfaces brillantes ou des objets présentant des variations de réflectivité. Il permet également de mesurer des pièces de tailles variées et différentes géométries de surface. Il est possible de personnaliser le MetraSCAN 3D-R avec un robot industriel ou avec le CUBE-R de Creaform pour obtenir une solution de mesure entièrement clé en main.
Technologie de laser bleu
Idéale pour les surfaces brillantes et réfléchissantes
Gamme configurable et personnalisable
16 configurations
Gamme de taille des pièces
Idéal pour des pièces de différentes tailles et géométries
Intégrations personnalisables
Technologie de laser bleu
Idéale pour les surfaces brillantes et réfléchissantes
Gamme configurable et personnalisable
16 configurations
Gamme de taille des pièces
Idéal pour des pièces de différentes tailles et géométries
Intégrations personnalisables
Simplicité d’exploitation

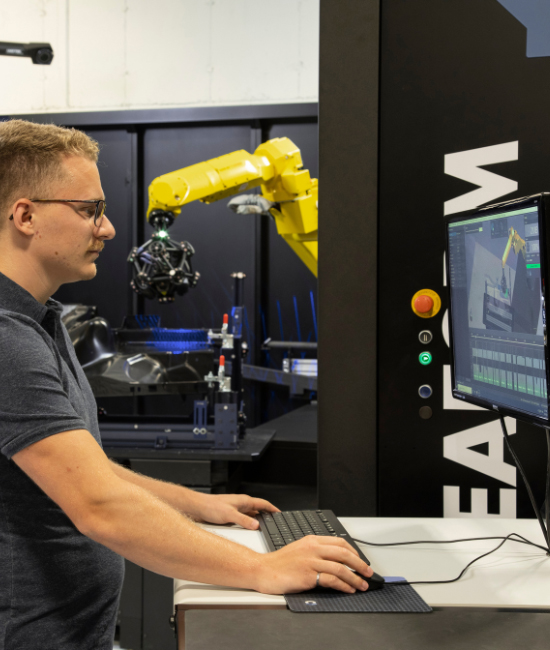

Grâce à sa simplicité de fonctionnement, sa compatibilité avec les logiciels de métrologie et sa programmation hors ligne, le MetraSCAN 3D-R est accessible à tous, quel que soit le niveau d'expertise ou d'expérience des utilisateurs. Pour des opérateurs qui ne sont pas des experts en robotique ou en métrologie, l’interface utilisateur permet de simplifier les tâches de mesure des pièces, quelles que soient leur taille, leur forme ou leur complexité. Une fois les mesures effectuées, les ingénieurs en contrôle qualité peuvent se concentrer sur l’analyse et l’examen des résultats, des tâches à forte valeur ajoutée.
Accessibilité pour les opérateurs dans l’atelier
Aucune expertise requise en robotique ou en métrologie

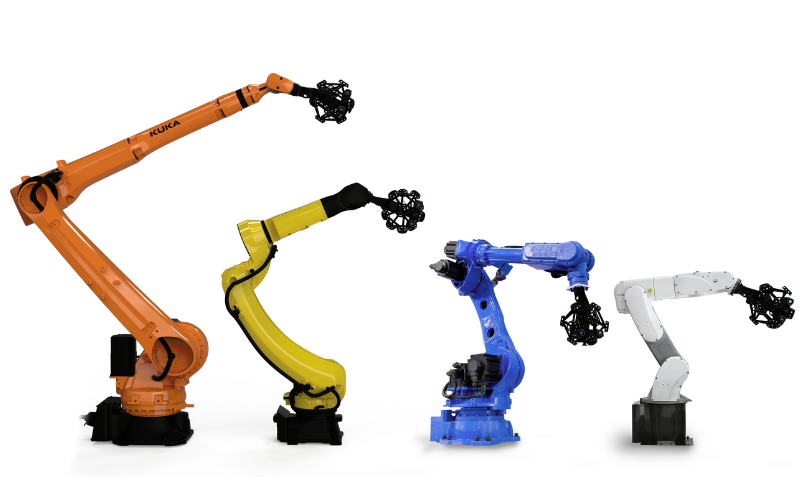

Robots pris en charge
Compatible avec les robots industriels et collaboratifs
Indépendance vis-à-vis des logiciels
Compatible avec les logiciels de métrologie
Environnement de jumelage numérique
Intelligence de numérisation et programmation des trajectoires du robot de VXscan-R
Accessibilité pour les opérateurs dans l’atelier
Aucune expertise requise en robotique ou en métrologie
Robots pris en charge
Compatible avec les robots industriels et collaboratifs
Indépendance vis-à-vis des logiciels
Compatible avec les logiciels de métrologie
Environnement de jumelage numérique
Intelligence de numérisation et programmation des trajectoires du robot de VXscan-R
Vous recherchez une solution personnalisée ou clé en main pour le contrôle de la qualité automatisé ?
Le MetraSCAN 3D-R et le CUBE-R fournissent systématiquement des résultats excellents

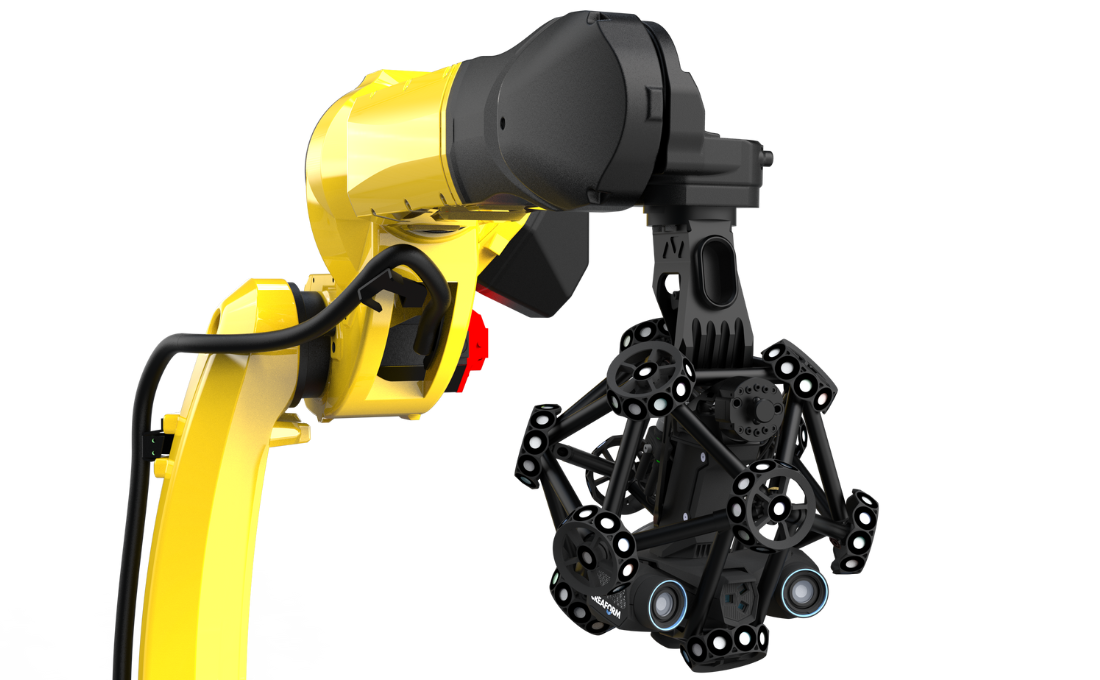

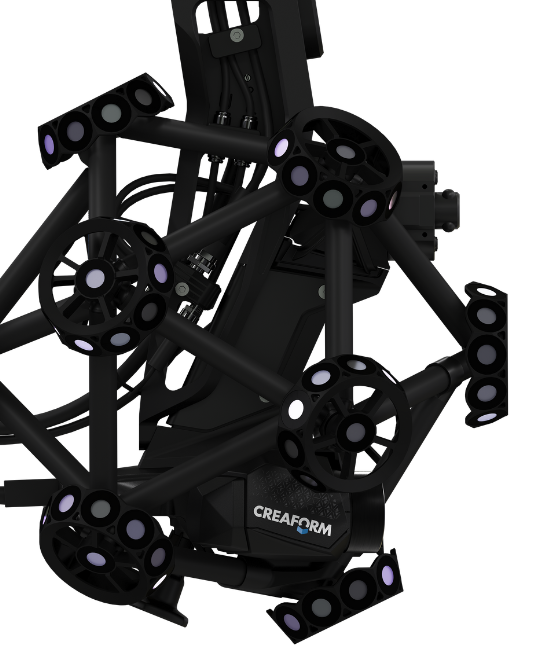

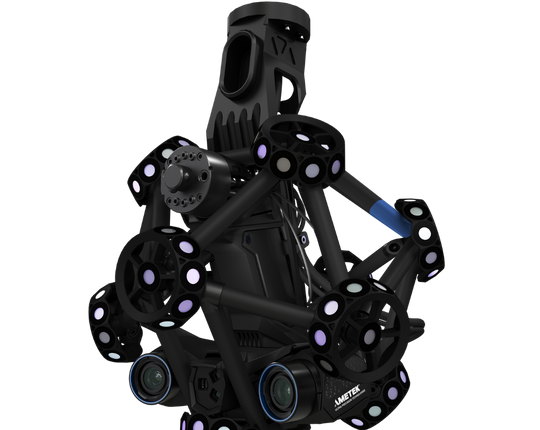

MetraSCAN 3D-R
Le scanner sur MMT optique monté sur robot pour le contrôle de la qualité automatisé
MetraSCAN-R BLACKΙElite
Meilleur scanner 3D pour les pièces avec beaucoup de surfaces
Le MetraSCAN-R BLACK™ΙElite fait passer la numérisation 3D au niveau supérieur. Il incorpore 45 lignes laser dans un grand champ de vision pour des temps d'acquisition de données plus rapides. Le MetraSCAN-R BLACKΙElite est parfait pour des composants présentant de nombreuses géométries, différents types de matériaux et de finitions, y compris les pièces moulées volumineuses, les grandes pièces de l'automobile et des industries lourdes ou tout autre composant ou assemblage complexe.
Source de lumière
45 lignes laser
Taux de mesure
1 800 000 mesures/s
Zone de numérisation
310 x 350 mm (12,2 x 13,8 po)
Source de lumière
45 lignes laser
Taux de mesure
1 800 000 mesures/s
Zone de numérisation
310 x 350 mm (12,2 x 13,8 po)

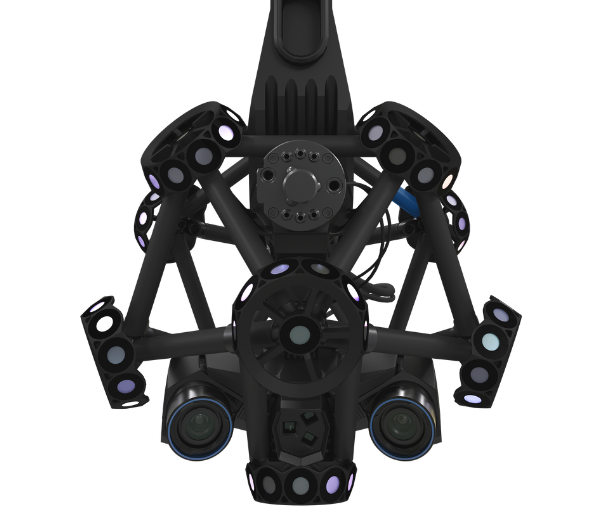

MetraSCAN-R BLACKΙElite HD
Meilleur scanner 3D pour les pièces avec de nombreuses bordures, garnitures et délimitations.
Basé sur la même technologie de haute performance que le MetraSCAN-R BLACKΙElite , le MetraSCAN-R BLACK™ΙElite HD offre une résolution accrue pour mieux répondre aux besoins du marché automobile. Conçu avec un champ de vision optimisé, le MetraSCAN-R BLACKΙElite HD offre des niveaux de performance plus élevés en termes de vitesse et de répétitivité pour les applications difficiles, telles que les mesures 3D sur des pièces en tôle.
Source de lumière
69 lignes laser
Taux de mesure
3 000 000 mesures/s
Zone de numérisation
190 x 170 mm (7,5 x 6,7 po)
Source de lumière
69 lignes laser
Taux de mesure
3 000 000 mesures/s
Zone de numérisation
190 x 170 mm (7,5 x 6,7 po)
Découvrez nos solutions pour votre contrôle de la qualité automatisé
Différentes configurations pour répondre à vos besoins

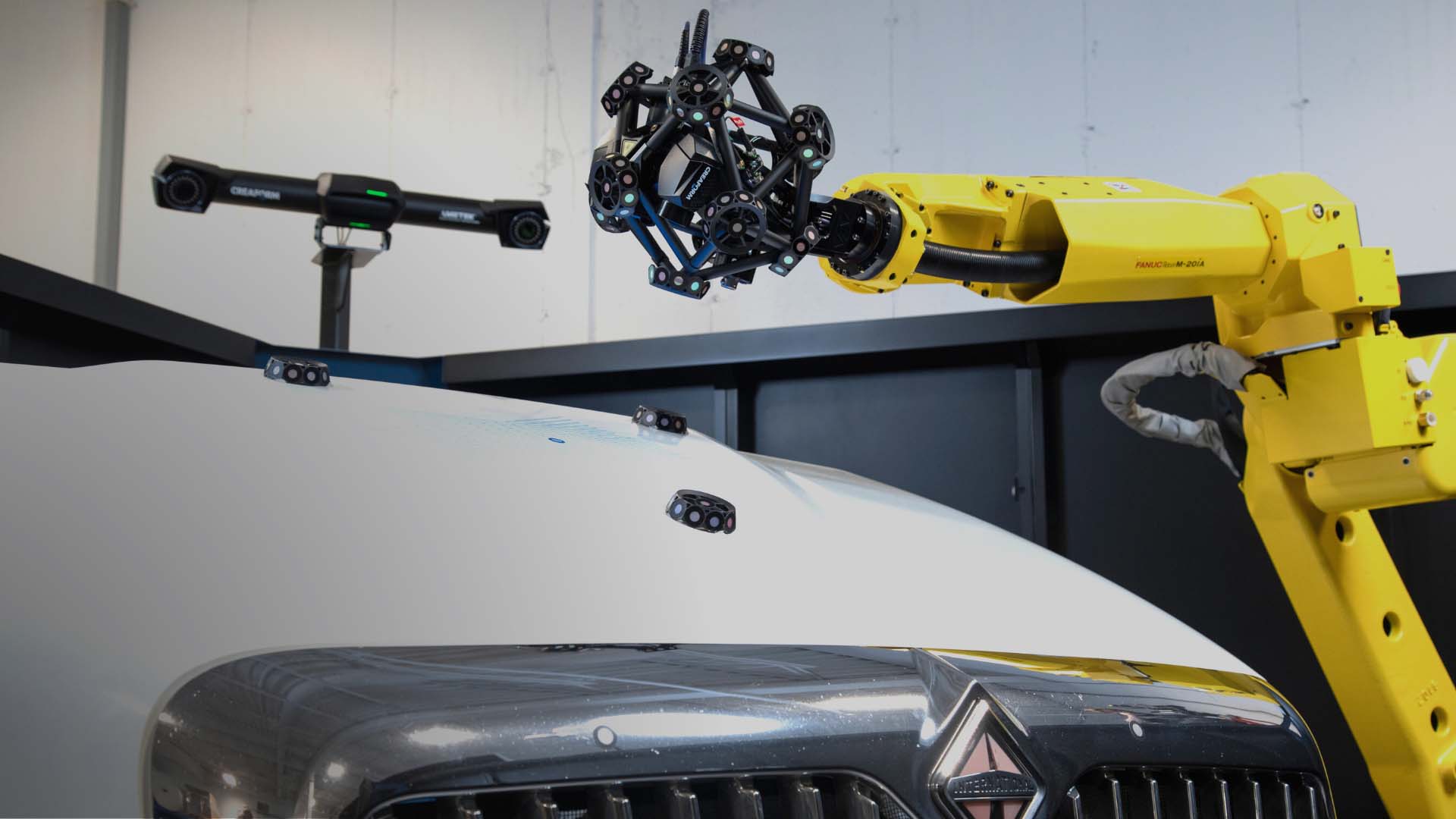

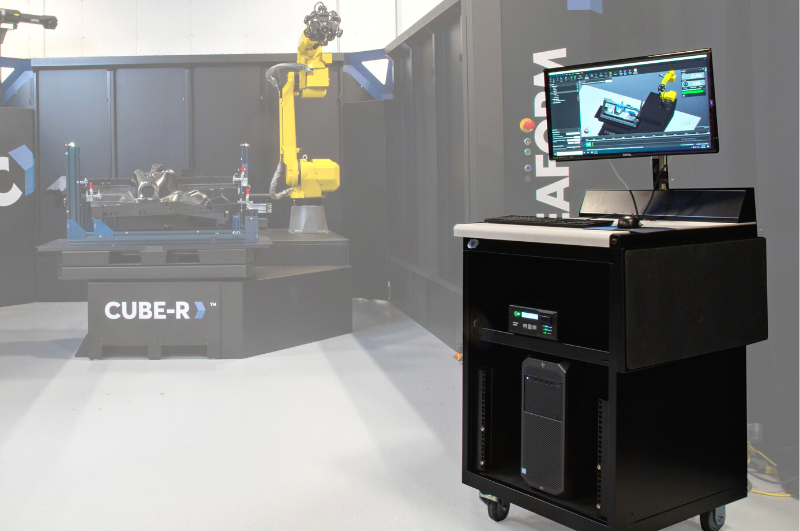

CUBE-R
La solution clé en main complète pour le contrôle de la qualité automatisé

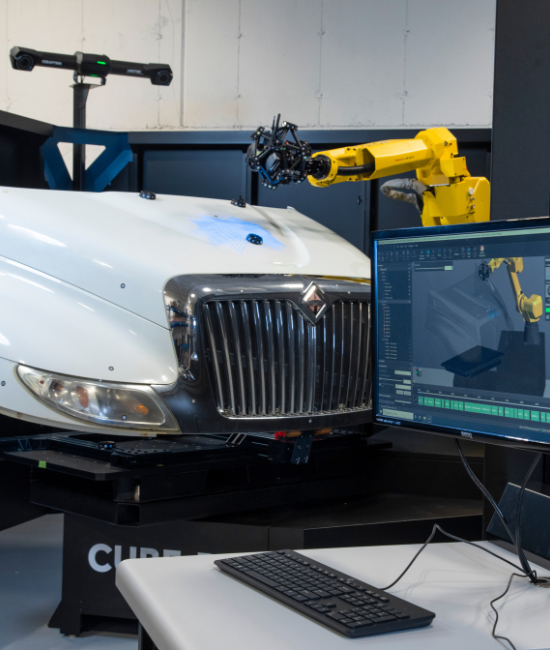

Le CUBE-R tire profit de la puissance du MetraSCAN 3D-R et est une cellule à productivité élevée, prête à être intégrée dans le processus de fabrication. Sa conception robuste est adaptée aux environnements industriels et optimisée pour les inspections en atelier. L'interface facile à utiliser de VXscan-R maximise les inspections automatiques et minimise les interactions avec les opérateurs.
Facile à utiliser
Conception robuste
Protection des actifs en option
Fonctionne avec VXscan-R
Facile à utiliser
Conception robuste
Protection des actifs en option
Fonctionne avec VXscan-R
Nos solutions CUBE-R
Différentes configurations pour répondre à vos besoins
Le CUBE-R est proposé dans différentes configurations en fonction du niveau d'intégration requis pour la cellule de mesure. Des dispositions sur mesure des composants du CUBE-R sont également disponibles pour répondre à vos besoins spécifiques en matière de dimensions et de sécurité. Qu'ils soient conçus autour d'un robot industriel ou collaboratif, toutes les dispositions sur mesure sont compatibles avec VXscan-R.

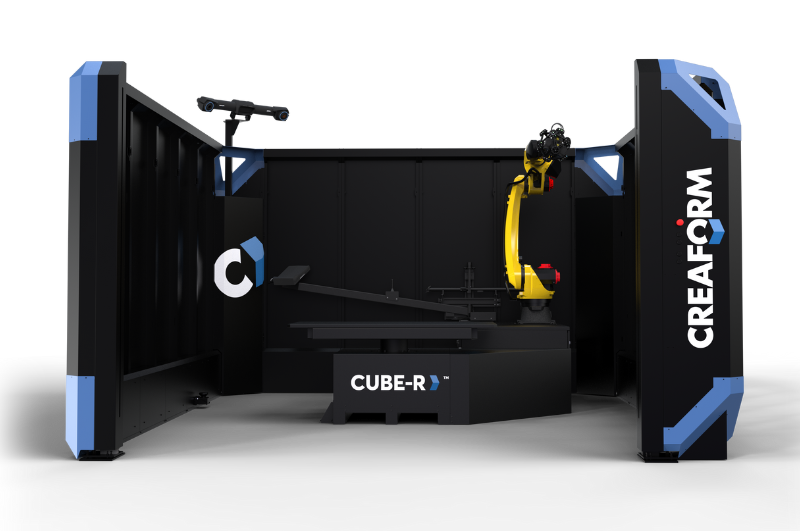

CUBE-R — Rideau optique

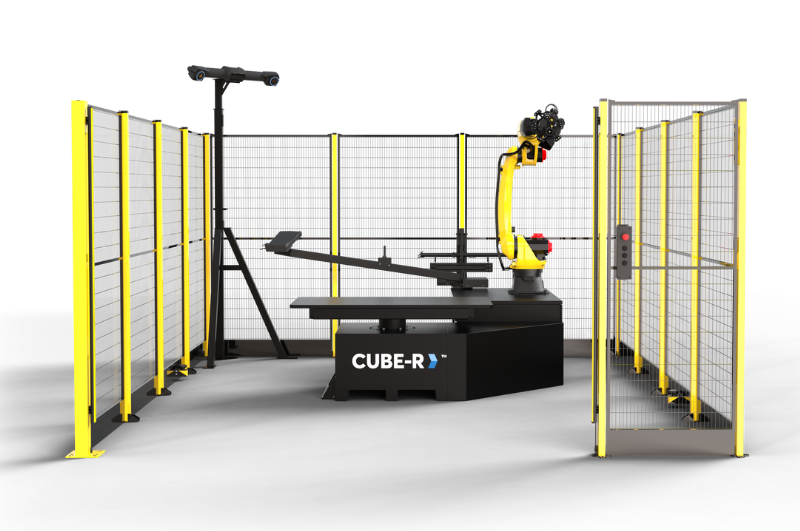

CUBE-R — Maillage et rideau optique

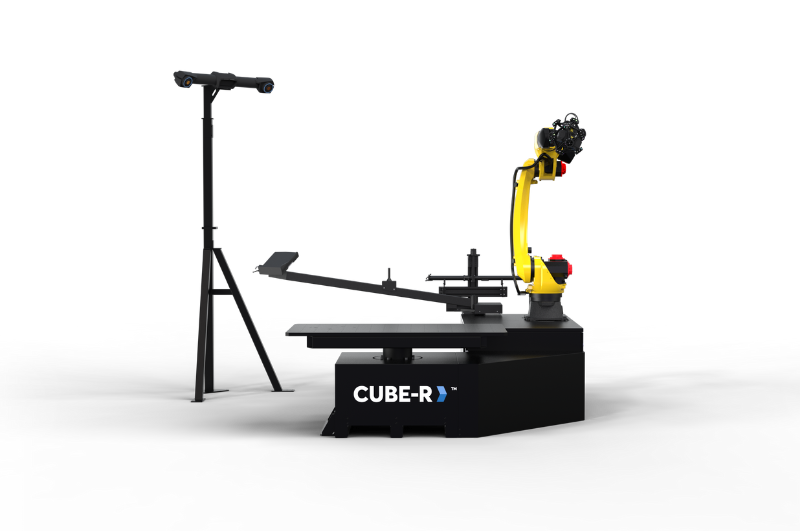

CUBE-R — Module
Dispositions sur mesure
Solutions intégrées incluant le MetraSCAN 3D-R
MMT à numérisation 3D adaptable aux besoins d'inspection, aux spécificités industrielles et aux processus de fabrication. Compatible avec les robots de toute marque et de tout modèle, c'est la solution idéale pour les intégrateurs de systèmes robotisés.
-

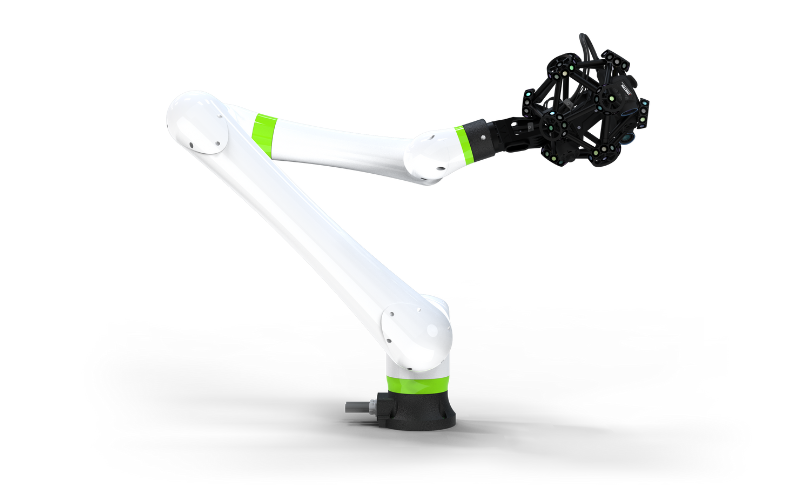

Conçue pour les utilisateurs qui font leurs premiers pas en automatisation, cette solution clé en main comprend la MetraSCAN 3D-R montée sur un robot collaboratif (Cobot). Elle répond aux besoins spécifiques des petites et moyennes entreprises qui recherchent un déploiement robotique simple. Idéal pour un laboratoire de métrologie où l'espace est limité, ce système de mesure automatisé ne nécessite pas d'enceinte de sécurité, ce qui en fait également une solution plus abordable.
- Facile à installer, simple à déployer
- Conception légère et compacte
- Sécuritaire pour les utilisateurs
- Supporté par VXscan-R
Installation du cobot et optimisation de l’aménagement : Creaform offre également son expertise pour l'installation de cobots et assure l'optimisation des dispositions personnalisées, de l'inspection ultra-spécifique en laboratoire au contrôle de la qualité assisté par robot entièrement automatisé.
-

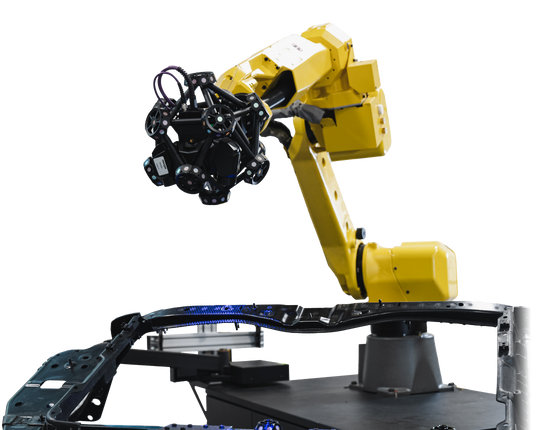

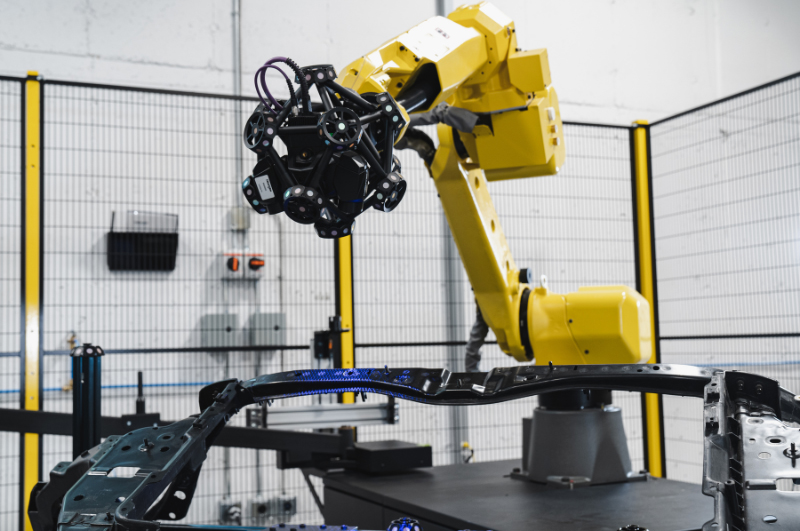

Ne nécessitant pas de montage rigide de mesure, le MetraSCAN 3D-R est conçu pour l’automatisation industrielle dans les environnements de production. Le puissant scanner à MMT optique innovant peut être monté sur n'importe quel robot industriel et convient à tous les types de projets d'intégration réalisés en collaboration avec des intégrateurs de systèmes.
- Productivité et rendement optimisés
- Portée accrue (plus grande plage de tailles de pièces)
- Conception robuste
Domaine d'application
Voir toutes les solutions

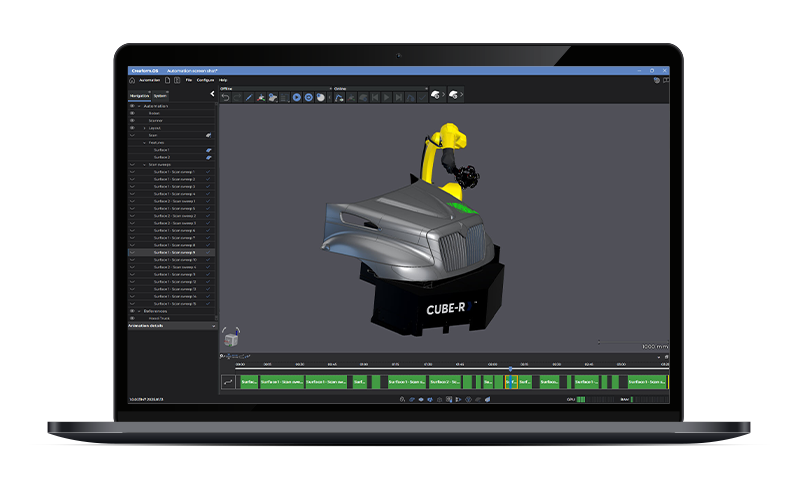

Creaform Metrology Suite™
Module logiciel d’environnement de jumeau numérique
Le MetraSCAN 3D-R fonctionne en parfaite adéquation avec Automatisation, un module logiciel de programmation hors ligne dans la Creaform Metrology Suite qui permet aux personnes qui ne sont pas des expertes de la numérisation 3D ou de la robotique d’obtenir des mesures dimensionnelles optimales en un temps de cycle réduit.
Creaform.OSMC LTS
Tirez parti de l’assistance logicielle étendue pour chaque version spécifique de Creaform.OS LTS.
Offre exclusive avec les solutions de mesure 3D de la série R, Creaform.OS LTSMC(support à long terme) est une édition spéciale de la plateforme logicielle 3D totalement intégrée de Creaform. Elle permet aux clients de terminer leurs cycles de programme sans nécessiter de mise à niveau vers de nouvelles versions logicielles.
Logiciels compatibles
Extensions
Spécifications techniques
Voir toutes les caractéristiques
0.025 mm
0.064 mm
0.025 mm
1 800 000 mesures/s
0.025 mm
0.064 mm
0.015 mm
3 000 000 mesures/s
