Spécifications techniques
Une technologie éprouvée et fiable qui apporte exactitude, portabilité, simplicité et polyvalence à vos applications innovantes.
Exactitude(1)
Jusqu’à 0,040 mm
Jusqu’à 0,030 mm
Performance volumétrique(2)
(basée sur la taille des pièces)
(basée sur la taille des pièces)
0,020 mm + 0,100 mm/m
0,020 mm + 0,060 mm/m
Performance volumétrique avec MaxSHOT Next™|Elite(3)
0,020 mm + 0,015 mm/m
0,020 mm + 0,015 mm/m
Capacités de mesure
(à une distance de travail de 0,3 m)
(à une distance de travail de 0,3 m)
Aiguille1,00 mm
1,00 mm
Trou1,50 mm
1,50 mm
Marche0,030 mm
0,030 mm
Paroi0,75 mm
0,75 mm
Résolution de mesure
0,030 mm
0,030 mm
Résolution du maillage
0,200 mm
0,200 mm
Cadence de mesure
800,000 measurements/s
800,000 measurements/s

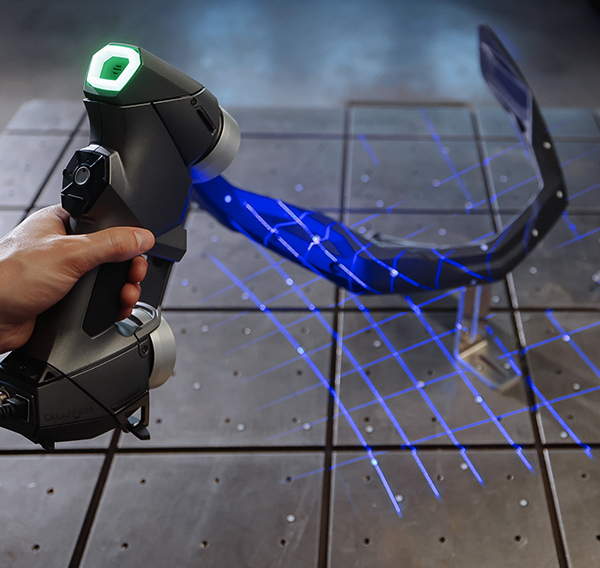

Source de lumière(4)
14 blue laser lines
14 lignes laser bleues
(+1 ligne supplémentaire)
Distance de travail
200-450 mm
200-450 mm
Profondeur de champ
250 mm
250 mm
Taille des pièces (recommandée)
0,05-4 m
0,05-4 m
Formats de sortie
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
Logiciels compatibles
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Poids
0,94 kg
0,94 kg
Dimensions
(LxWxH)
(LxWxH)
79 x 142 x 288 mm
79 x 142 x 288 mm
Norme de branchement
1 X USB 3.0
1 X USB 3.0
Plage de température
5-40 °C
5-40 °C
Plage d'humidité
(sans condensation)
(sans condensation)
10-90%
10-90%
Certifications
Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Brevets
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482,
IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104,
KR 10-2424135
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482,
IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104,
KR 10-2424135
(1) Valeur typique pour la mesure du diamètre d’une sphère calibrée de référence.
(2) La mesure de l’espacement des sphères sur une longueur de référence calibrée. Les résultats sont obtenus en utilisant la photogrammétrie intégrée avec l'optimisation de la performance volumétrique.
(3) La précision volumétrique du système lors de l’utilisation d’un MaxSHOT 3D ne peut pas être supérieure à la précision par défaut pour un modèle donné.
(4) Classe de laser : 2M (sans danger pour les yeux).
(5) Également compatible avec tous les principaux logiciels de métrologie, de CAO et d’infographie via l’importation des maillages et des nuages de points.
Centres internationaux de métrologie 3D pour le soutien, la réparation et l’étalonnage
Les centres de métrologie de Creaform sont implantés dans le monde entier et proposent les services suivants dans différentes langues :
Service d'assistance technique téléphonique logicielle et matérielle
Réparation de base et avancées pour les scanners 3D
Maintenance, réglage et étalonnage des équipements
Service de prêt
Remplacement de composants des scanners 3D
Revente de pièces
Renouvellement de garantie
* Les services peuvent varier dans chaque centre de métrologie.
Un processus de fabrication sans compromis pour les scanners 3D
Creaform conçoit, fabrique et étalonne les scanners HandySCAN 3D avec un système de gestion de la qualité sophistiqué, conformément aux normes internationales ISO 9001 reconnues.
Nous mettons un point d'honneur à gérer chaque étape du processus, du début à la fin. Chaque scanner est fourni avec une certification personnalisée et des résultats de test entièrement documentés.
Qualité et standard de précision 3D élevés de classe internationale
Chez Creaform, la qualité des produits et des services est la principale priorité. En tant que pionniers de la mesure 3D portable, nous nous engageons à développer des solutions innovantes qui dépassent les exigences de nos clients. Nous avons pour objectif l’amélioration continue des processus, établissant les nouvelles normes de l’industrie et assurant ainsi l’entière satisfaction de notre clientèle.
Nous mettons un point d'honneur à gérer chaque étape du processus, du début à la fin. Chaque scanner est fourni avec une certification personnalisée et des résultats de test entièrement documentés.
Qualité et standard de précision 3D élevés de classe internationale
Chez Creaform, la qualité des produits et des services est la principale priorité. En tant que pionniers de la mesure 3D portable, nous nous engageons à développer des solutions innovantes qui dépassent les exigences de nos clients. Nous avons pour objectif l’amélioration continue des processus, établissant les nouvelles normes de l’industrie et assurant ainsi l’entière satisfaction de notre clientèle.
Intéressé par la série HandySCAN 3D|SILVER ?
Contactez un conseiller technique Creaform.
