Spécifications techniques

Une technologie innovante qui assure exactitude, simplicité, portabilité et permet une réelle vitesse pour vos applications de métrologie

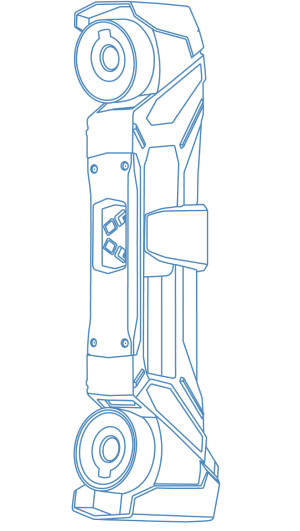

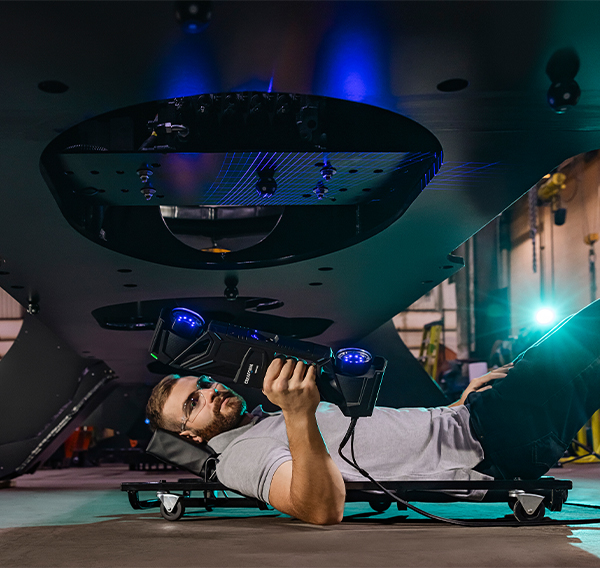

HandySCAN MAX™

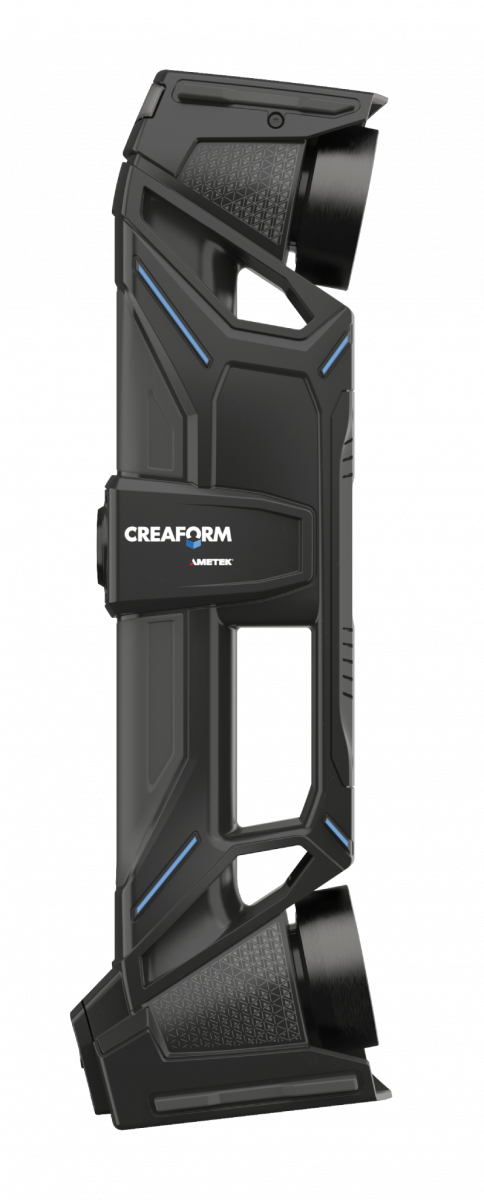

HandySCAN MAX™|Elite
HandySCAN 3D MAX
HandySCAN 3D MAX Elite
Exactitude(1)
0.150 mm
0.075 mm
Performance volumétrique(2)
(basée sur la taille des pièces)
0.1500 mm + 0.020 mm/m
0.075 mm + 0.010 mm/m
Capacités de mesure (à distance de travail de 0.5 m (1.65 pi))
Aiguille
2.50 mm
2.50 mm (0.0984 po)
Trou
3.50 mm
3.50 mm

Marche
0.04 mm
0.04 mm

Paroi
2.00 mm
2.00 mm
Résolution de mesure
0.04 mm
0.04 mm
Résolution du maillage
0.4 mm
0.4 mm
Cadence de mesure
2 250 000 meas/s
2 250 000 meas/s
Source de lumière(4)
38 lignes laser bleues
38 lignes laser bleues
Classe de laser
2M (sécuritaire pour l’œil)
2M (sécuritaire pour l’œil)
Capacités de la zone de balayage (à une distance de travail de 1000 mm)
1 x 1 m
1 x 1 m
Distance de travail
0.45 to 1.60 m
0.30 to 2.50 m
Profondeur de champ
1.15 m
2.20 m
Taille des pièces (recommandée)
1–10 m
1–15 m
Formats de sortie
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Logiciels compatibles(3)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Poids
1.22 kg
1.22 kg
Dimensions
(LxWxH)
133 x 79 x 435 mm
133 x 79 x 435 mm
Norme de branchement
1 X USB 3.0
1 X USB 3.0
Plage de température
5-40 °C
5-40 °C
Plage d'humidité
(sans condensation)
10-90%
10-90%
Certifications
Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Conformité avec les directives de la Commission européenne (compatibilité électromagnétique, basse tension), compatible avec les piles rechargeables (le cas échéant), IP50, DEEE
Brevets
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135
(1) HandySCAN MAX et HandySCAN MAX|Elite (certifié ISO 17025) : Conformément à la norme VDI/VDE 2634 partie 3. Les taux d’erreur de palpage sont évalués avec les mesures du diamètre sur des sphères de référence traçables. Les résultats sont obtenus à une distance nominale de 0,6 m et 1,2 m.

(2) HandySCAN MAX et HandySCAN MAX|Elite (certifié ISO 17025) : Conformément à la norme VDI/VDE 2634 partie 3. L’erreur d’espacement entre les sphères est évaluée à l’aide d’étalons de longueur connue. Ces étalons sont mesurés à des positions et dans des orientations différentes à l'intérieur du volume de travail. Les résultats sont obtenus à une distance nominale de 0,6 m et 1,2 m et en utilisant la photogrammétrie intégrée avec optimisation de la précision volumétrique. La précision volumétrique du système ne peut pas être supérieure à la précision du système et du modèle choisis.

(3) Également compatible avec tous les principaux logiciels de métrologie, de CAO et d’infographie par l’importation des maillages et des nuages de points.

Centres de soutien, de réparation et d’étalonnage de métrologie de Creaform dans le monde entier

Les centres de métrologie de Creaform sont implantés dans le monde entier et proposent les services suivants* dans plusieurs langues :

Service d'assistance technique téléphonique logicielle et matérielle

Réparations de base et avancées pour les scanners 3D

Maintenance, réglage et étalonnage des équipements

Service de prêt

Remplacement de composants des scanners 3D

Revente de pièces

Renouvellement de garantie

 * Les services peuvent varier dans chaque centre de métrologie.
Demandez à nos experts

Un processus de fabrication des scanners 3D rigoureux

Creaform conçoit, fabrique et étalonne les scanners HandySCAN 3D avec un système de gestion de la qualité sophistiqué, conformément aux normes internationales ISO 9001 et ISO 17025 reconnues.

Le test d'acceptation de la série HandySCAN 3D|Max est basé sur la norme VDI\VDE 2635 partie 3 qui est accréditée ISO 17025 pour garantir la traçabilité aux normes internationales.

Chaque scanner est fourni avec une certification personnalisée et des résultats de test entièrement documentés.
