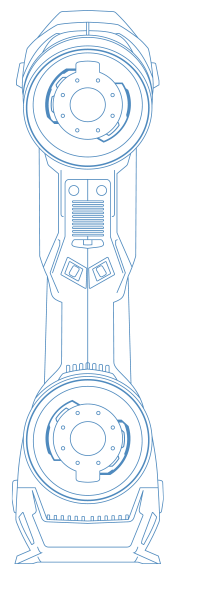

Especificações técnicas
Tecnologia inovadora que fornece TRUaccuracy™, TRUsimplicity™, TRUportability™, bem como velocidade real para suas aplicações de qualidade metrológica.
Precisão
0,025 mm
0,025 mm
0,012 mm(1)
Precisão volumétrica
(baseada no tamanho da peça)
(baseada no tamanho da peça)
0,020 mm + 0,040 mm/m
0,020 mm + 0,040 mm/m
0,020 mm + 0,015 mm/m(2)
0,012 mm + 0,015 mm/m(1)(2)
Erro de forma (esfera)
N/A
0,030 mm
Erro de forma (plano)
N/A
0,050 mm
Teste de aceitação(2)
Baseado na VDI/VDE 2634 parte 3(3)
Baseado na VDI/VDE 2634 parte 3
e ISO 10360(3)
Recursos de medição
(em uma distância de trabalho de 0,3 m)
(em uma distância de trabalho de 0,3 m)
Pino0,750 mm
0,750 mm
Furo1,250 mm
1,250 mm
Degrau0,025 mm
0,025 mm
Parede0,500 mm
0,500 mm
Resolução da medição
0,025 mm
0,025 mm
Resolução da malha
0,100 mm
0,100 mm
Taxa de medição
1.300.000 medições/s
1.800.000 medições/s
Fonte de luz
22 linhas de lasers azuis(4)
(1 linha extra)
30 linhas de lasers azuis(4)
(1 linha extra)
Distância de trabalho
200-450 mm
200-750 mm
Profundidade de campo
250 mm
550 mm
Faixa de tamanho de peças (recomendada)
0,05-4 m
0,05-4 m
Formatos de saída
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Softwares compatíveis(4)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)(5)
Peso
0,94 kg
0,94 kg
Dimensões
(LxCxA)
(LxCxA)
79 x 142 x 288 mm
79 x 142 x 288 mm
Padrão de conexão
1 X USB 3.0
1 X USB 3.0
Intervalo de temperatura operacional
5-40 °C
5-40 °C
Intervalo de umidade operacional
(sem condensação)
(sem condensação)
10-90%
10-90%
Certificações
Conformidade CE (Diretiva de Compatibilidade Eletromagnética, Diretiva de Baixa Tensão), compatível com baterias recarregáveis (quando aplicável), IP50, REEE
Conformidade CE (Diretiva de Compatibilidade Eletromagnética, Diretiva de Baixa Tensão), compatível com baterias recarregáveis (quando aplicável), IP50, REEE
Patentes
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135
(1) Desempenho obtido com o Limited Edition. O Limited Edition é capaz de oferecer maior precisão por meio de processos otimizados de fabricação e calibração.
(2) Desempenho obtido com barras de escala incluídas no Accu+ Kit.
(3) Testes de desempenho realizados nos laboratórios de calibração credenciados pela ISO/IEC 17025 da Creaform.
(4) Classe do laser: 2M (seguro para os olhos).
(5) Também compatível com todos os principais softwares de metrologia, CAD e de computação gráfica por meio de importação de malha e nuvem de pontos.
Centros Internacionais de Metrologia 3D de Suporte, Reparação e Calibração
Nossos Centros, localizados em todo o mundo, oferecem os seguintes serviços* em diferentes idiomas.
Pergunte a nossos especialistas
Linha de suporte técnico de software e hardware
Reparo básico e avançado do escâner 3D
Manutenção e ajuste de equipamentos
Serviços de empréstimo
Substituição de componentes do escâner 3D
Revenda de peças
Renovação da garantia
* Os serviços podem variar dependendo dos centros de metrologia 3D
Processo de Fabricação Rigoroso dos Escâneres 3D
A Creaform projeta, fabrica e calibra os escâneres HandySCAN 3D com o mais alto sistema de gestão de qualidade de acordo com os padrões internacionalmente reconhecidos ISO 9001 e ISO 17025.
O teste de aceitação do HandySCAN BLACK é baseado no VDI\VDE 2634, certificado pela ISO 17025 para garantir rastreabilidade aos padrões internacionais.
Cada escâner é entregue com uma certificação personalizada e resultados de testes totalmente documentados.
Padrões Internacionais de Alta Qualidade em Metrologia
Na Creaform, a qualidade dos produtos e serviços é nossa maior prioridade. Pioneiros na medição 3D portátil, estamos comprometidos em superar as necessidades de nossos clientes com o desenvolvimento de soluções inovadoras. Estamos empenhados em melhorar continuamente os processos, estabelecendo novos padrões para a indústria e garantindo a total satisfação de nossos clientes.
O teste de aceitação do HandySCAN BLACK é baseado no VDI\VDE 2634, certificado pela ISO 17025 para garantir rastreabilidade aos padrões internacionais.
Cada escâner é entregue com uma certificação personalizada e resultados de testes totalmente documentados.
Padrões Internacionais de Alta Qualidade em Metrologia
Na Creaform, a qualidade dos produtos e serviços é nossa maior prioridade. Pioneiros na medição 3D portátil, estamos comprometidos em superar as necessidades de nossos clientes com o desenvolvimento de soluções inovadoras. Estamos empenhados em melhorar continuamente os processos, estabelecendo novos padrões para a indústria e garantindo a total satisfação de nossos clientes.

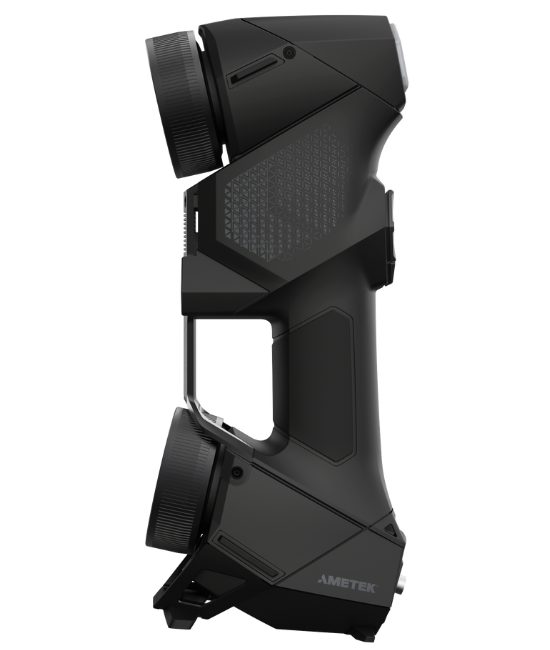

Ficou interessado(a) no HandySCAN 3D|BLACK Series?
