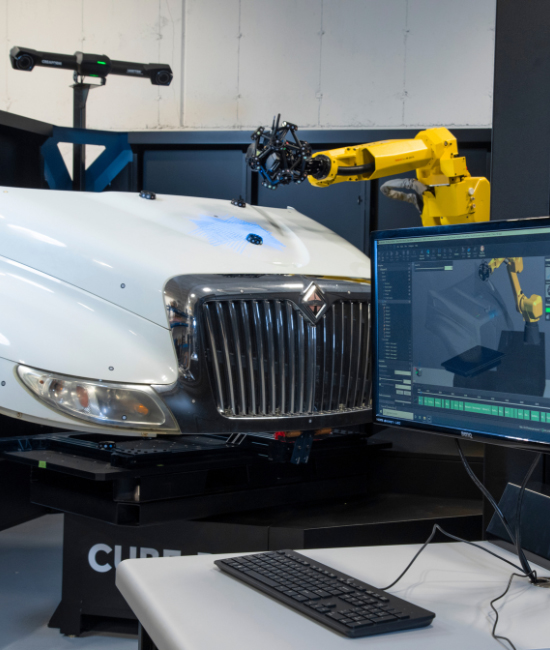

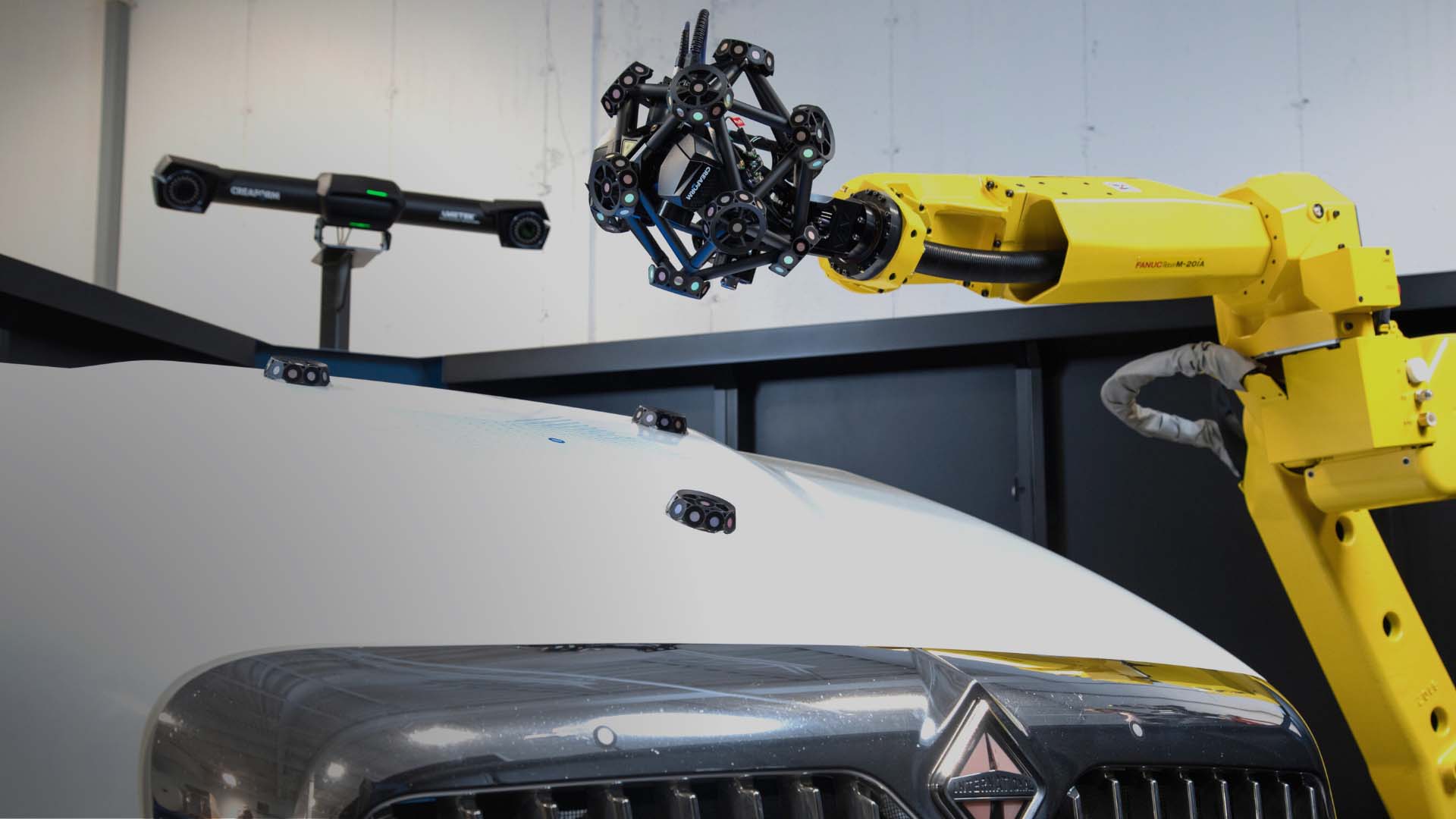

CUBE-R scanning car hood

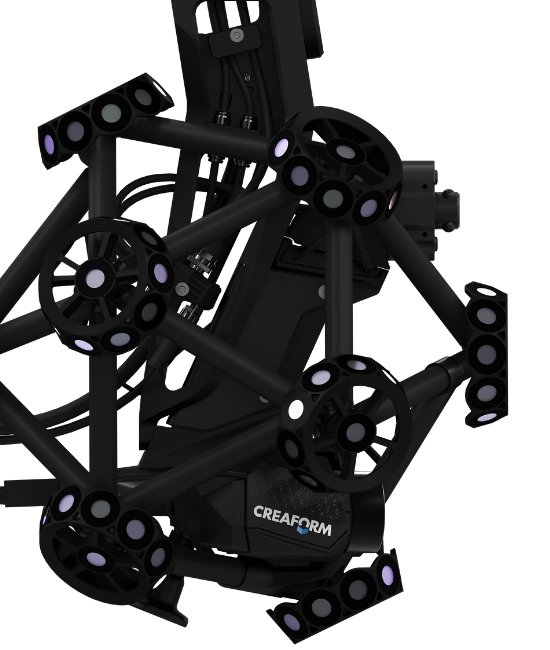

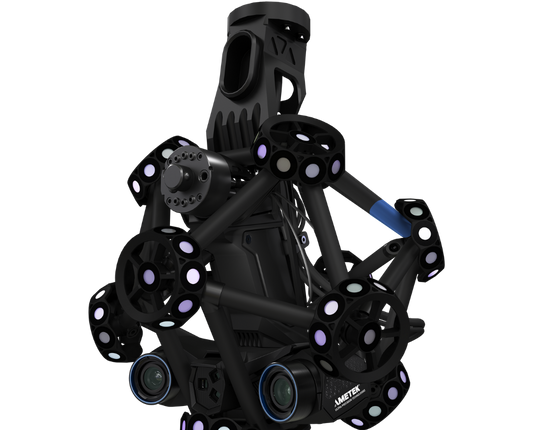

MetraSCAN 3D-R left side

Detecte problemas de qualidade com mais rapidez e tome decisões melhores

Projetado para aplicações de controle de qualidade automatizado, as soluções de digitalização 3D R-Series™ são perfeitas para empresas de manufatura que desejam aumentar sua produtividade, medindo mais dimensões em mais peças sem comprometer a precisão.

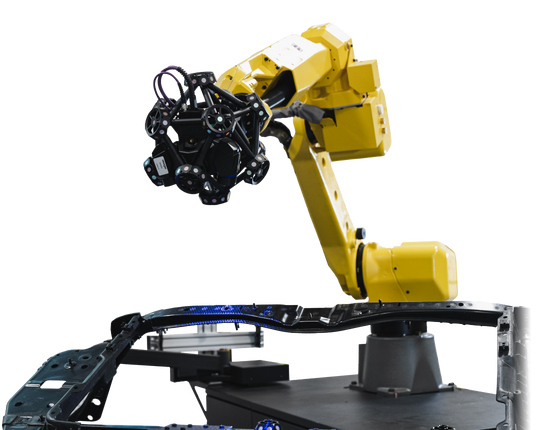

O MetraSCAN 3D-R™ é um poderoso e inovador escâner CMM óptico montado sobre robô que pode ser perfeitamente integrado em processos de controle de qualidade automatizados para inspeções at-line em produções em massa. Sua tecnologia de ponta permite que empresas de manufatura detectem problemas de qualidade com mais rapidez.

O CUBE-R™ alavanca a potência do MetraSCAN 3D-R em uma célula de medição industrial de alta produtividade projetada para ser integrada às fábricas para inspeções at-line. Comparado às CMMs tradicionais, o CUBE-R é muito mais rápido, proporcionando ganho de produtividade e melhor eficiência.

Precisão de 0,025 mm

Resultados reproduzíveis

Suporte em todo o mundo

Tempo de ciclo curto

Certificado ISO 17025

Alta resolução

Solicite mais informações Baixar folhetos

Rapidez

O MetraSCAN 3D-R permite a medição de centenas de peças por dia. Perfeito para inspeções at-line em produções em massa, o MetraSCAN 3D-R traz o controle de qualidade o mais próximo possível da peça. Desde a fácil integração até a instalação rápida e simples, o MMetraSCAN 3D-Rajuda a agilizar seus processos de controle de qualidade automatizados — e acelerar seu tempo de colocação no mercado.

Alta taxa de medição
Até 3.000.000 medições/segundo para tempos de ciclo curtos

Velocidade rápida de medição
Independentemente de superfícies, acabamentos e elementos geométricos

Área de digitalização de alta densidade

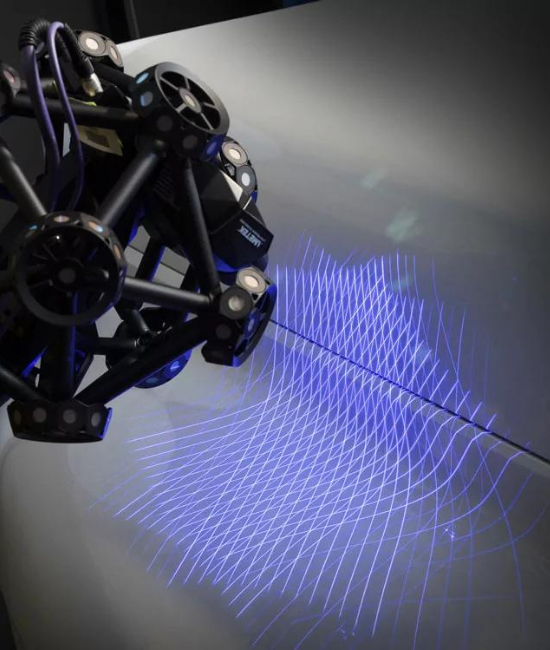

69 linhas de laser

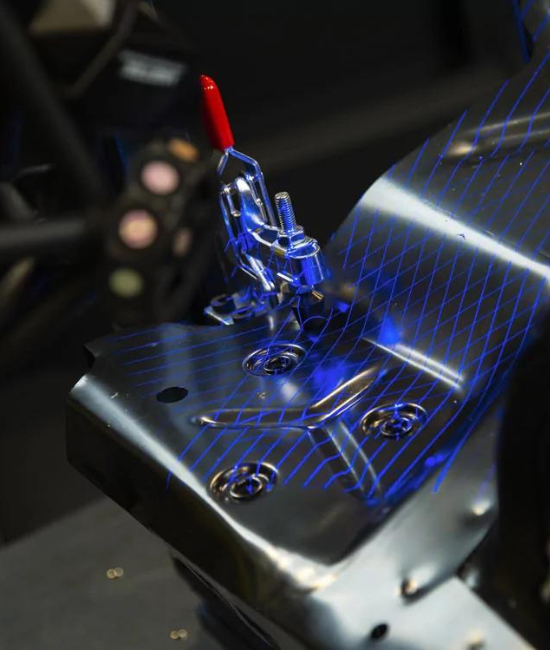

Precisão e resolução

Graças a sua precisão de nível metrológico, repetibilidade e resolução, o MetraSCAN 3D-R oferece resultados de alta qualidade, seja em superfícies, acabamentos ou elementos geométricas. O MetraSCAN 3D-R é livre de configurações rígidas de medição, o que o torna um escâner 3D projetado para automação industrial em condições de chão de fábrica. Graças ao rastreador óptico C-Track, que permite referência dinâmica, tanto o escâner 3D quanto a peça podem se mover durante a inspeção — mantendo o alinhamento da peça, bem como a precisão e a confiabilidade da medição.

Precisão no chão de fábrica com referência dinâmica
0,025 mm (0,0009 pol.) em condições de chão de fábrica, independentemente de instabilidades, vibrações e variações térmicas

Testes de aceitação confiáveis
Baseada na norma VDI/VDE 2634 Parte 3
Baseado na norma ISO 10360
ISO/IEC 17025: Laboratório acreditado em 2017

Precisão volumétrica
0,078 mm (0,0031 pol.)

Alta resolução
0,015mm (0,0006 pol.)

Versatilidade

Combinando o poder das tecnologias de laser óptico e azul, o MetraSCAN 3D-R tem a capacidade tanto de gerar digitalizações 3D altamente eficientes em superfícies brilhantes ou em objetos com variações na refletividade quanto medir vários tamanhos de peças e diferentes geometrias de superfície. O MetraSCAN 3D-R está disponível como uma solução personalizada com um robô industrial ou como uma solução de medição totalmente chave na mão com o CUBE-R da Creaform.

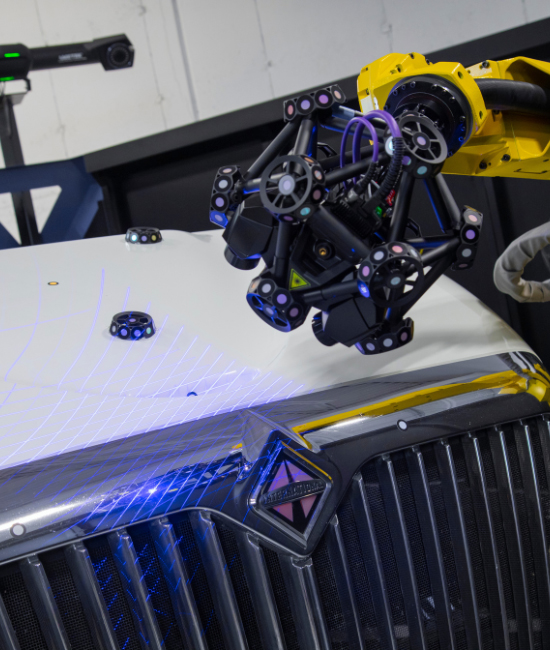

Tecnologia de laser azul
Ideal para superfícies brilhantes e reflexivas

Portfólio configurável e personalizável
16 configurações

Vasta variedade de tamanhos de peça
Perfeito para vários tamanhos e geometrias de peça

Possibilidade personalizar a integração

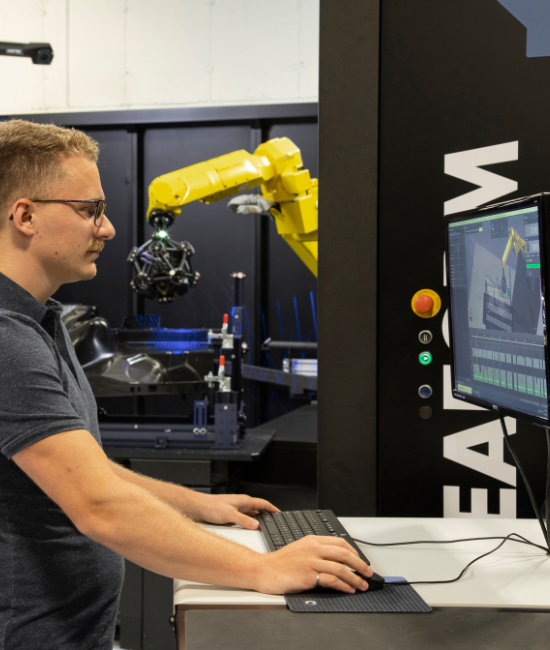

Simplicidade operacional

DDevido a sua simplicidade operacional, compatibilidade com software de metrologia e programação off-line, o MetraSCAN 3D-R é acessível a todos, independentemente do nível de conhecimento ou experiência dos usuários.A interface do usuário simplifica a medição de peças para os operadores não especialistas em robótica ou metrologia, independentemente do tamanho, forma ou complexidade. Depois de concluídas as medições, os engenheiros de controle de qualidade podem se concentrar em analisar e revisar os resultados—ambas tarefas de alto valor agregado.

Acessibilidade para operadores de chão de fábrica
Não é necessária experiência em robótica nem metrologia

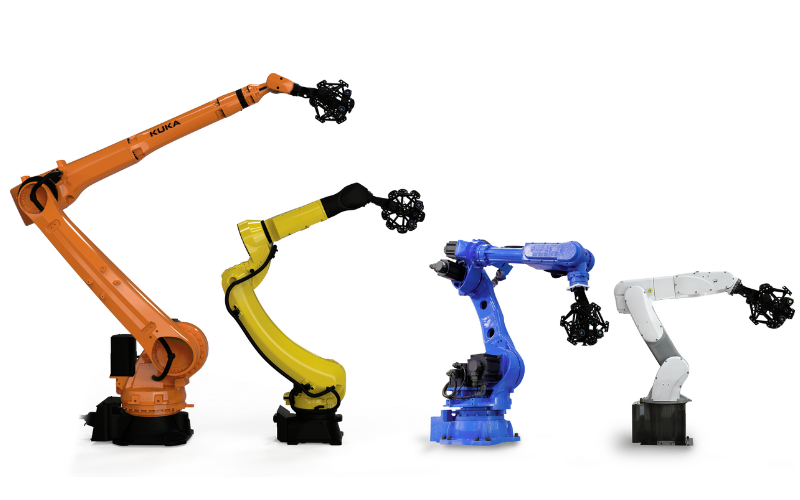

Robôs Suportados
Compatível com robôs industriais e colaborativos

Independência de software
Compatível com software de metrologia

Ambiente digital completo

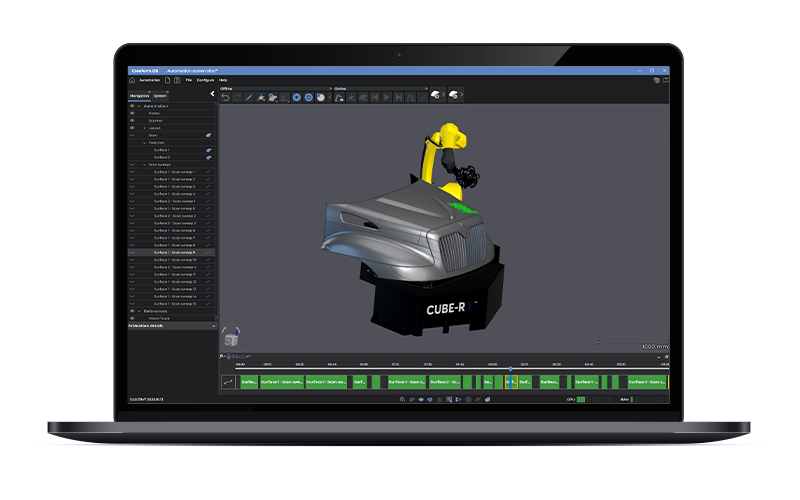

Inteligência de digitalização do VXscan-R e programação do caminho do robô

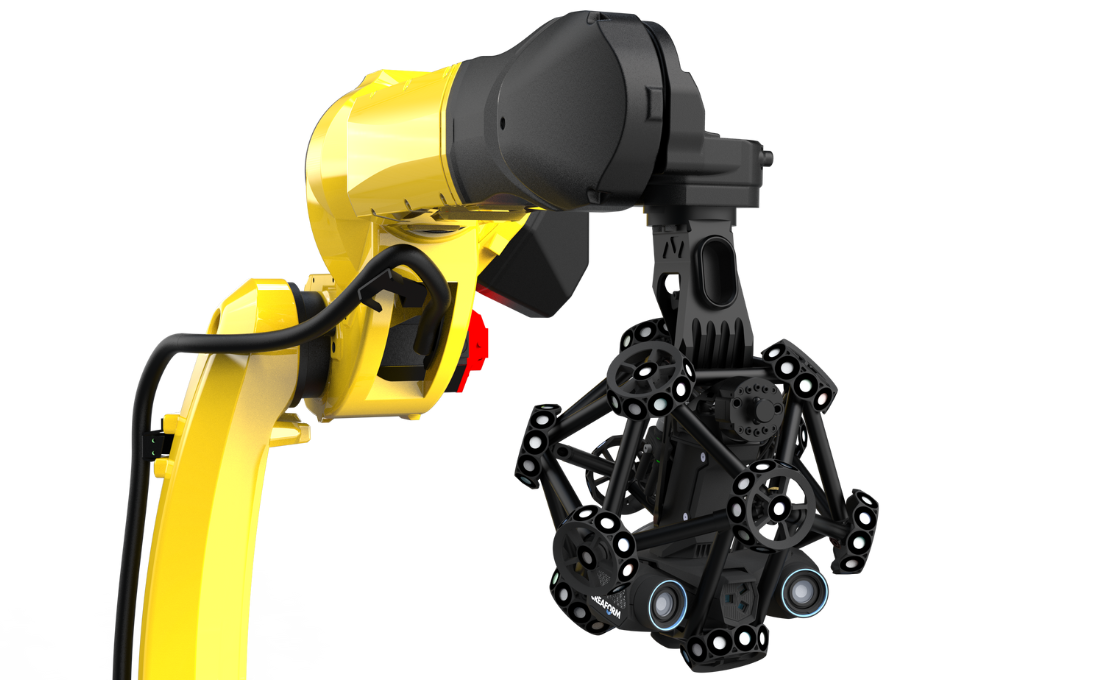

MetraSCAN 3D-R

O escâner CMM óptico montado em robô para controle de qualidade automatizado

MetraSCAN-R BLACKΙElite

O melhor escâner 3D para peças com muitas superfícies

O MetraSCAN-R BLACK™ΙElite eleva a digitalização 3D para um patamar superior. Ele incorpora 45 linhas de laser em um grande campo de visão para tempos de aquisição de dados mais rápidos. O MMetraSCAN-R BLACKΙElite é perfeito para componentes com muitas geometrias, tipos diferentes de materiais e acabamentos, incluindo grandes peças fundidas, peças automotivas e de indústrias pesadas de grande porte ou quaisquer outros componentes ou conjuntos complexos.

Fonte de luz
45 linhas de laser

Taxa de medição
1.800.000 medições/s

Área de digitalização
310 x 350 mm (12,2 x 13,8 in)

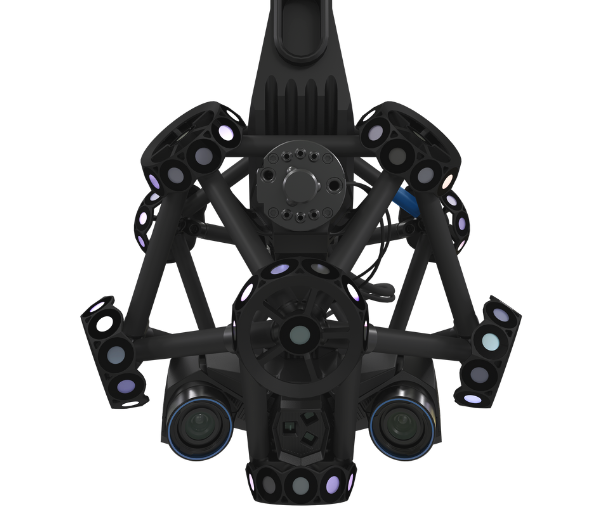

MetraSCAN-R BLACKΙElite HD

O melhor escâner 3D para peças com muitas arestas, acabamentos e limites

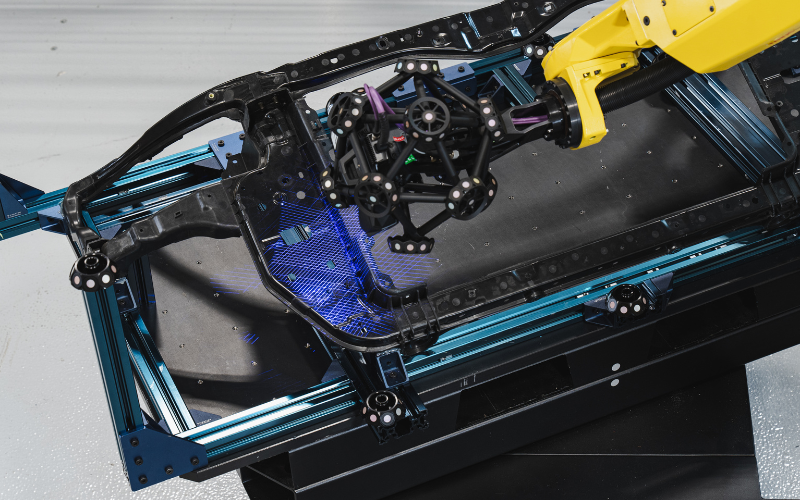

Baseado na mesma tecnologia de alto desempenho do MetraSCAN-R BLACKΙElite, o MetraSCAN-R BLACK™ΙElite HD conta com maior resolução para atender ainda melhor às necessidades do mercado automotivo. Projetado com um campo de visão otimizado, o MetraSCAN-R BLACKΙElite HD oferece níveis de desempenho superiores em termos de rapidez e repetibilidade para aplicações desafiadoras, como medições 3D em peças de chapa de metal.

Fonte de luz
69 linhas de laser

Taxa de medição
3.000.000 medições/s

Área de digitalização
190 x 170 mm (7,5 x 6,7 in)

Descubra nossas soluções para seu controle de qualidade automatizado

Diferentes configurações para atender suas necessidades

CUBE-R

A solução completa para controle de qualidade automatizado

O CUBE-R alavanca a potência do MetraSCAN 3D-R em uma célula de medição de alta produtividade, pronto para ser instalado no processo de manufatura. Seu design robusto é adaptado a ambientes industriais e otimizado para inspeções de chão de fábrica. A interface fácil de usa do VXscan-R maximiza inspeções automáticas e minimiza interações com operadores.

Fácil de usar

Design robusto

Proteção de ativo opcional

Operação com VXscan-R

Nossas soluções CUBE-R

Diferentes configurações para se adaptar às suas necessidades

O CUBE-R é disponibilizado em diferentes configurações, dependendo do nível de integração necessário para a célula de medição. Layouts personalizados dos componentes do CUBE-R também estão disponíveis para atender suas necessidades específicas em termos de dimensão e segurança. Todos os layouts personalizados são compatíveis com o VXscan-R, independentemente de terem sido projetados em torno de um robô industrial ou colaborativo.

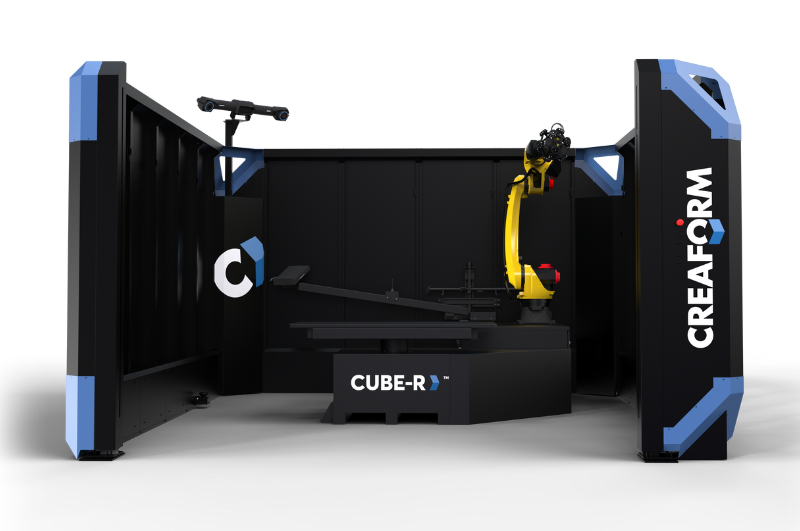

CUBE-R — Cortina de luz

CUBE-R layout with light curtain

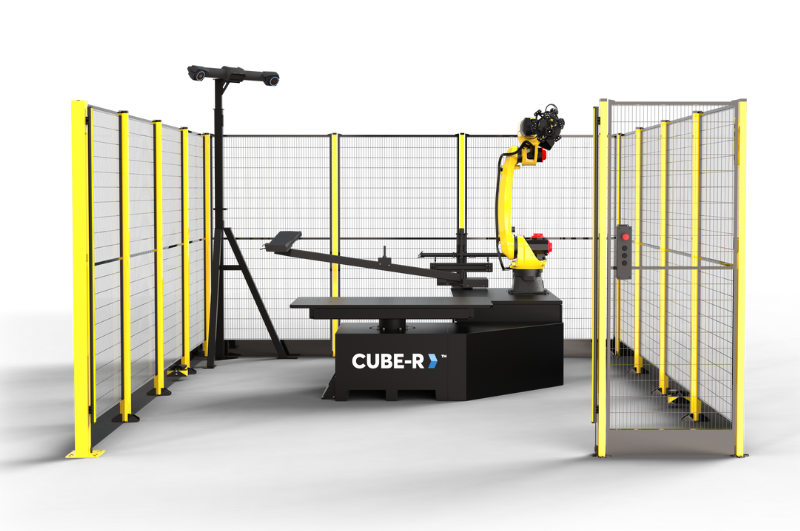

CUBE-R — Malha e cortina de luz

CUBE-R layout with mesh and light curtain

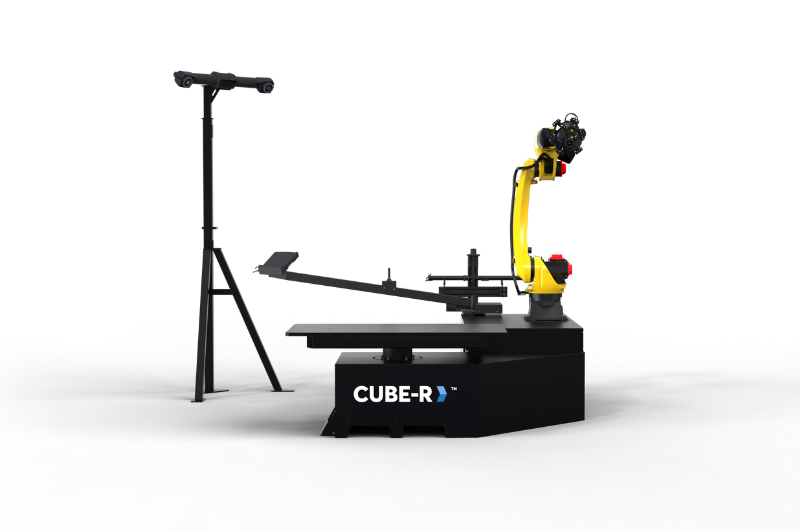

CUBE-R — Módulo

CUBE-R layout module

Layouts personalizados

CUBE-R Custom layouts

Soluções integradas incluindo o MetraSCAN 3D-R

CMM de digitalização 3D adaptável às necessidades de inspeção, especificidades da indústria e processos de manufatura. Compatível com robôs de qualquer marca e modelo, é a solução perfeita para integradores de sistemas de robôs.

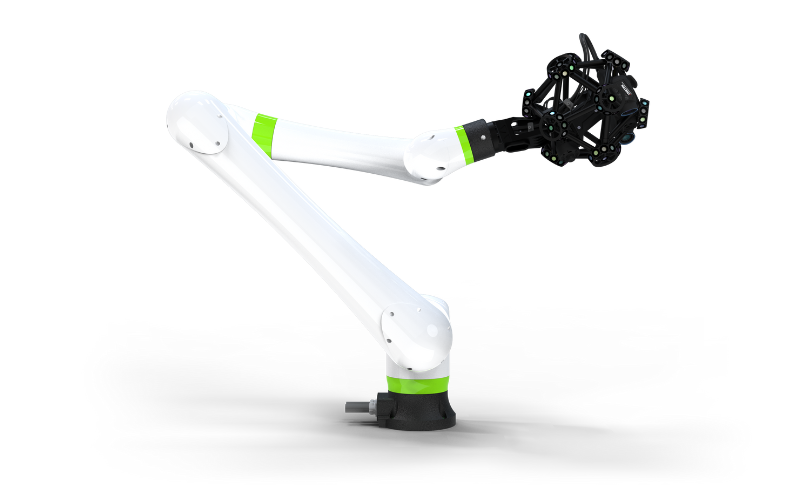

Soluções integradas - Robô colaborativo
Projetada para usuários dando seus primeiros passos na automação, esta completa conta com o MetraSCAN 3D-R montado sobre um robô colaborativo (Cobot). Ela atende às necessidades específicas de pequenas e médias empresas que buscam por uma implantação robótica simples. Ideal para laboratórios de metrologia com espaço limitado, este sistema de medição automatizado não requer uma proteção de segurança, o que também o torna uma solução mais econômica.
- Fácil de instalar, simples de implantar
- Design leve e compacto
- Seguro para usuários
- Suportado pelo VXscan-R
Instalação de cobots e otimização de layout: A Creaform também oferece sua experiência para a instalação de cobots e garante a otimização de layouts personalizados, desde a inspeção ultraespecífica de laboratórios até o controle de qualidade assistido por robô totalmente automatizado.
Soluções integradas - Robô industrial
Livre de configurações rígidas de medição, o MetraSCAN 3D-R foi projetado para automação industrial em condições de chão de fábrica. Este poderoso e inovador escâner CMM óptico pode ser montado sobre qualquer robô industrial e atende a todos os tipos de projetos de integração produzidos em colaboração com integradores de sistemas
- Produtividade e rendimento maximizados
- Maior alcance (maior faixa de tamanho de peça)
- Design robusto

Campo de aplicações

Ver todas as soluções

Controle de qualidade e garantia de qualidade

Reduza custos e garanta a qualidade que seus clientes esperam

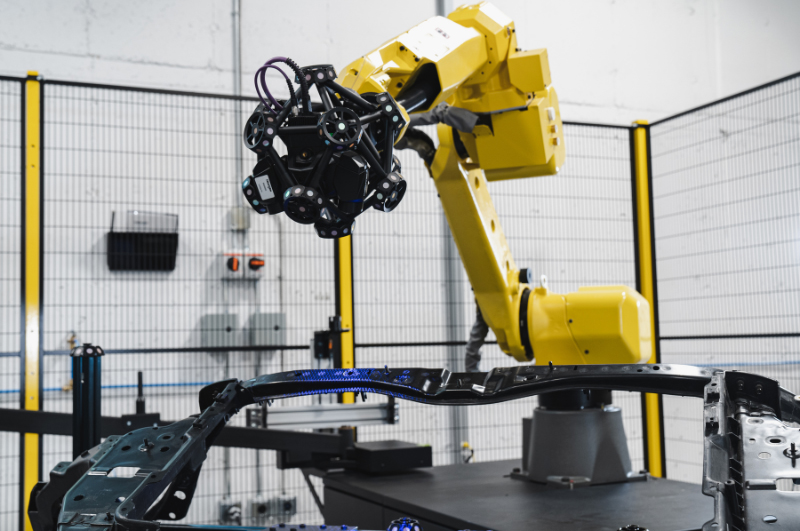

R-Series scanning for quality control

Compatível com o seu software

Extensões

Este sistema óptico de medição de coordenadas portátil fornece a precisão e rapidez da fotogrametria para uma ampla variedade de aplicações que envolvem peças de grande porte.

MaxSHOT 3D Optical coordinate measuring system

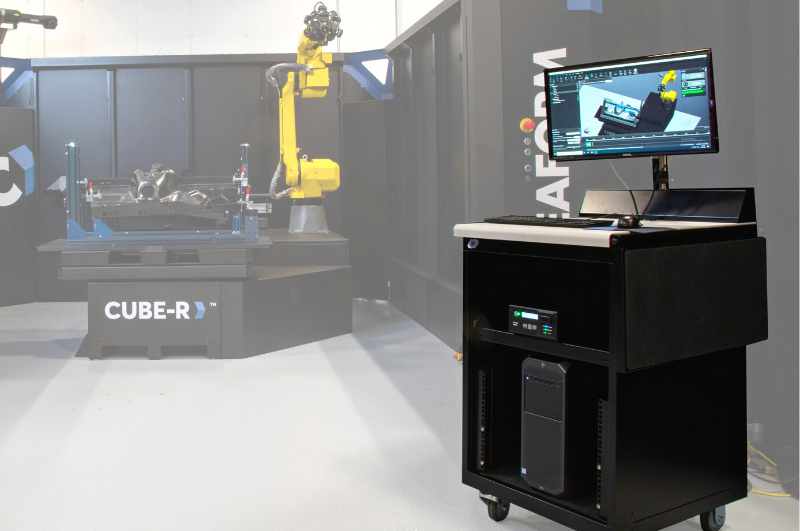

Gabinete de computador Creaform
