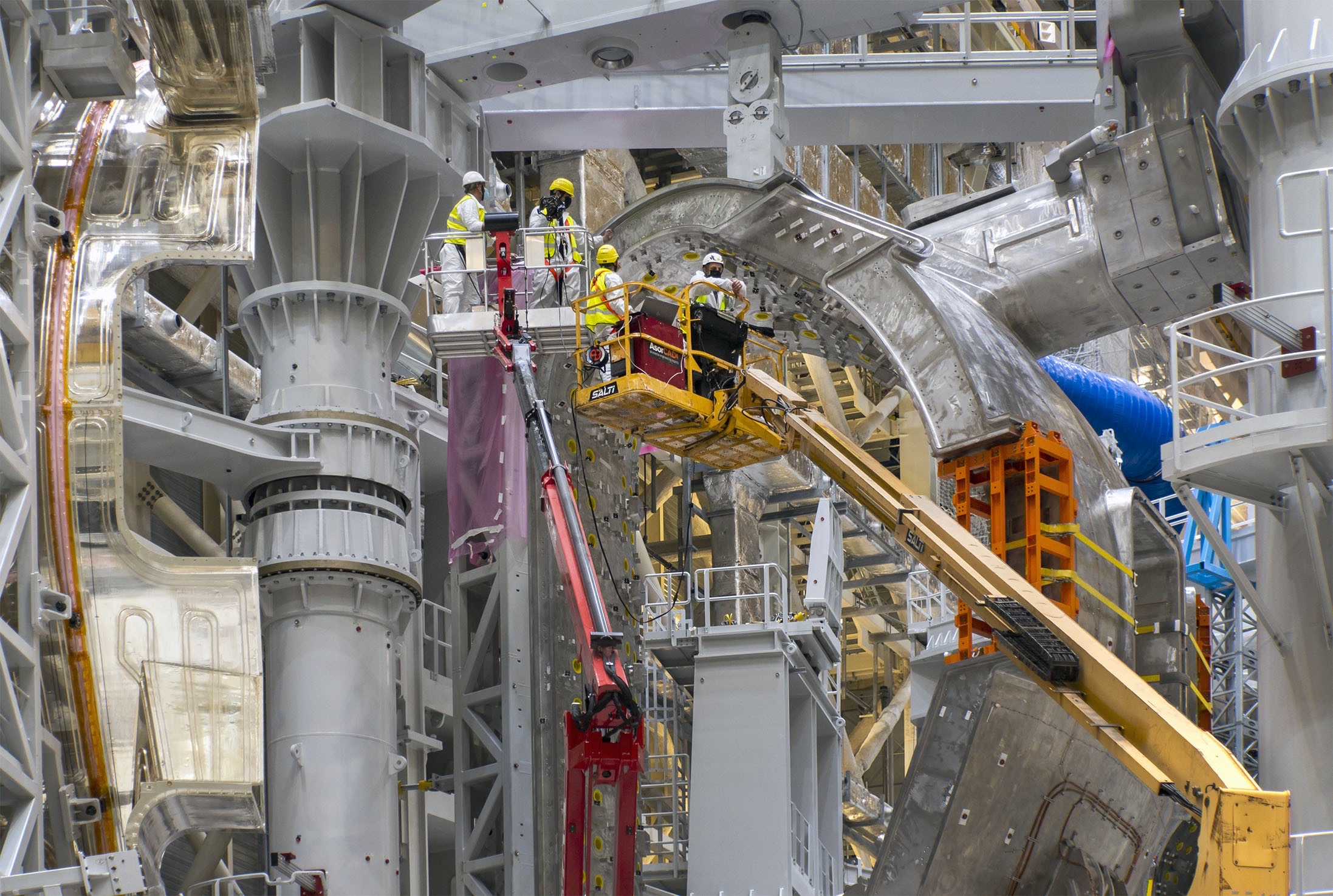

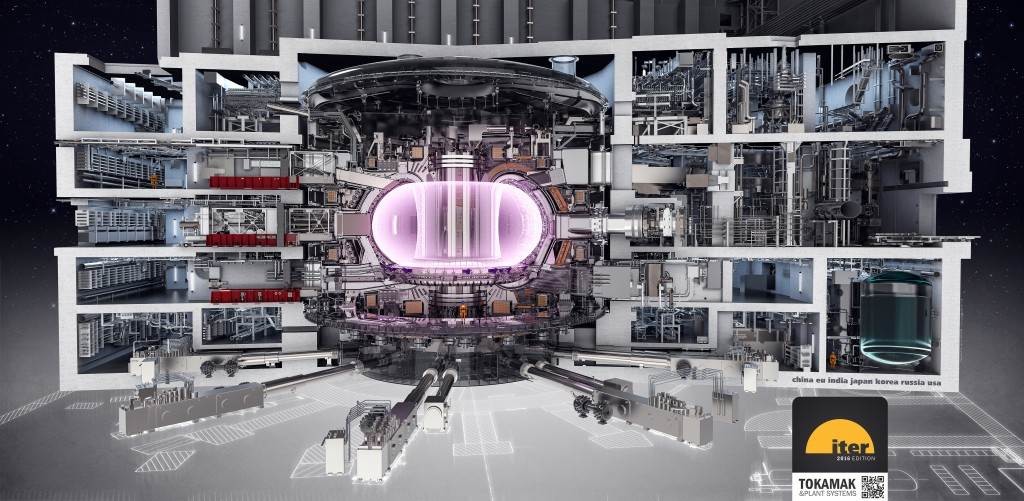

L’azienda spagnola Equipos Nucleares, S.A. (ENSA), con sede in Cantabria, è stata incaricata di progettare e costruire i componenti del contenitore toroidale sottovuoto del tokamak. Il progetto verrà ospitato da trentanove edifici e aree tecniche in costruzione su un sito di 180 ettari che si trova a Cadarache, nel sud della Francia. L’edificio del tokamak, il cuore dell’impianto, è un’imponente struttura di sette piani in cemento armato. Con il progressivo completamento delle strutture degli edifici sarà possibile installare e assemblare le attrezzature.

Il controllo delle dimensioni di un tokamak da 23.000 tonnellate e 28 metri di diametro durante il processo di assemblaggio richiede un’apparecchiatura di misurazione tridimensionale molto accurata per il rispetto delle precise tolleranze necessarie per il funzionamento della macchina.

In questa fase, il contributo della AsorCAD è stato essenziale.

Negli ultimi 25 anni, la società di ingegneria AsorCAD, con sede in Spagna, si è specializzata nella tecnologia 3D. Per questo motivo, l’ENSA le ha chiesto di occuparsi delle attività di scansione 3D, reverse engineering e metrologia per la costruzione del reattore a fusione nucleare del progetto ITER.

L’ENSA si avvale dell’esperienza di AsorCAD dall’inizio del 2015. Le due entità sono riuscite a eseguire la scansione dei bordi laterali dei nove settori della camera di plasma del tokamak, detta anche “toro”. Si trattava di un compito essenziale poiché, essendo ogni settore prodotto separatamente, occorreva progettare elementi di giunzione atti a collegare le diverse sezioni e fare in modo che si innestino in modo perfetto una volta assemblate.

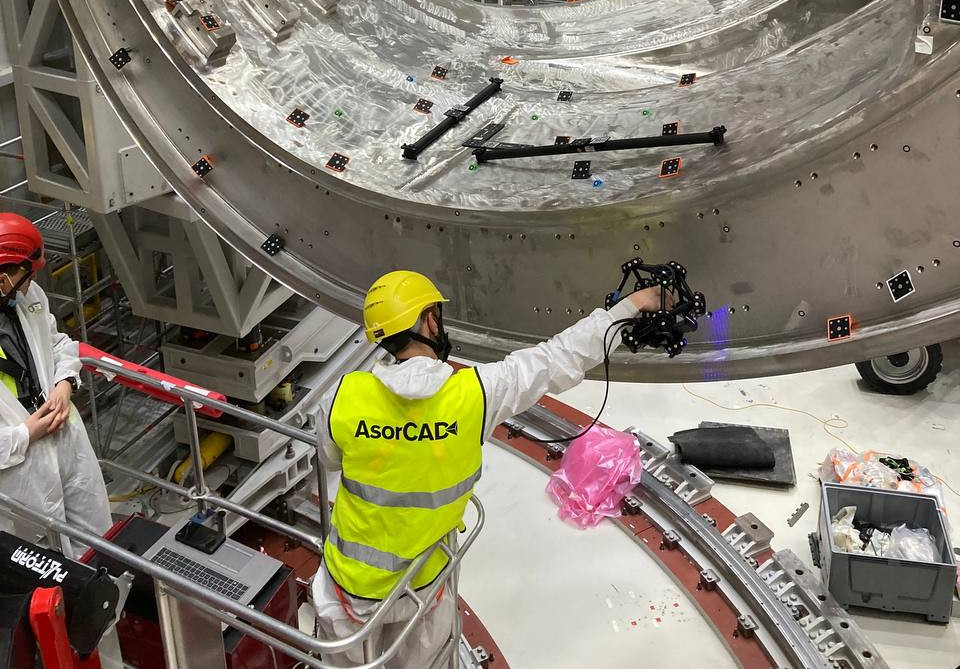

Per eseguire un adattamento perfetto delle diverse sezioni del toro, AsorCAD ha utilizzato lo scanner Creaform MetraSCAN 3D per i componenti e il sistema di fotogrammetria 3D MaxSHOT per le parti di grandi dimensioni. Quindi, le misure sono state verificate con la CMM HandyPROBE..

Essendo privi di requisiti di configurazione rigidi, questi strumenti di misura 3D sono portatili e molto affidabili per il lavoro sul posto. L’accuratezza della misura di questi prodotti è indipendente dalle instabilità dell’ambiente: in altre parole, questi apparecchi non vengono influenzati da movimenti, vibrazioni, variazioni di temperatura o condizioni di illuminazione. Questo ha permesso ad AsorCAD di eseguire scansioni e misurazioni 3D molto accurate presso le strutture dell’ENSA senza trasportare enormi attrezzature.

Una volta acquisite le scansioni 3D accurate dei bordi laterali di ciascun settore del toro, AsorCAD ha utilizzato il software Geomagic Design X per creare i modelli CAD corrispondenti.

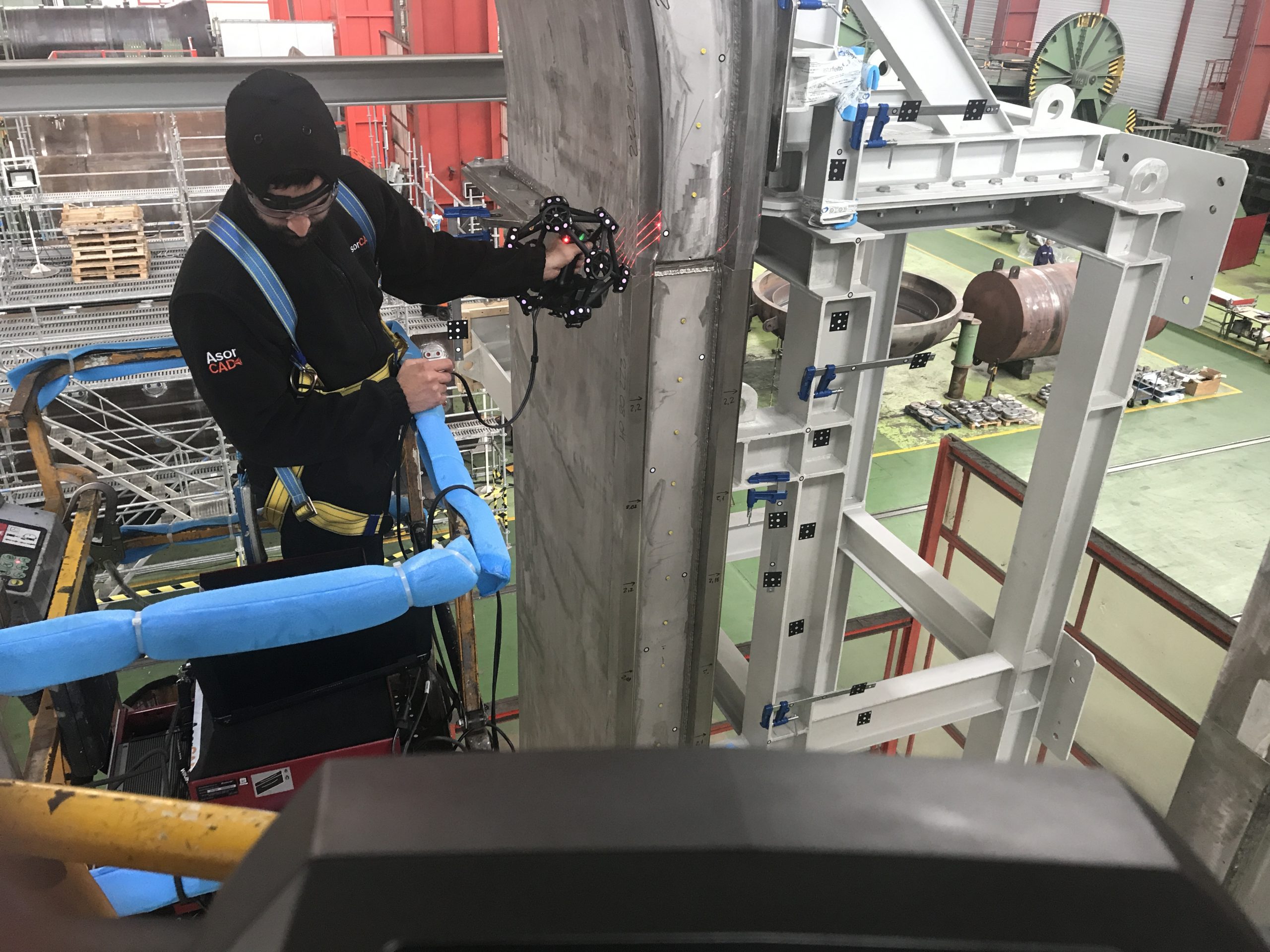

Quindi, grazie al reverse engineering, ENSA ha progettato elementi di collegamento dotati di dimensioni precise per unire le diverse sezioni esistenti. AsorCAD ha utilizzato nuovamente lo scanner 3D MetraSCAN per eseguire l’acquisizione di tutti i pezzi di giunzione prodotti per l’ispezione e approvazione finale.
