Sei pronto per adottare le soluzioni per il controllo qualità automatizzato R-Series?
Rivolgiti ai nostri specialisti del controllo qualità automatizzato. Loro studieranno la configurazione ideale per le tue esigenze.
Velocità

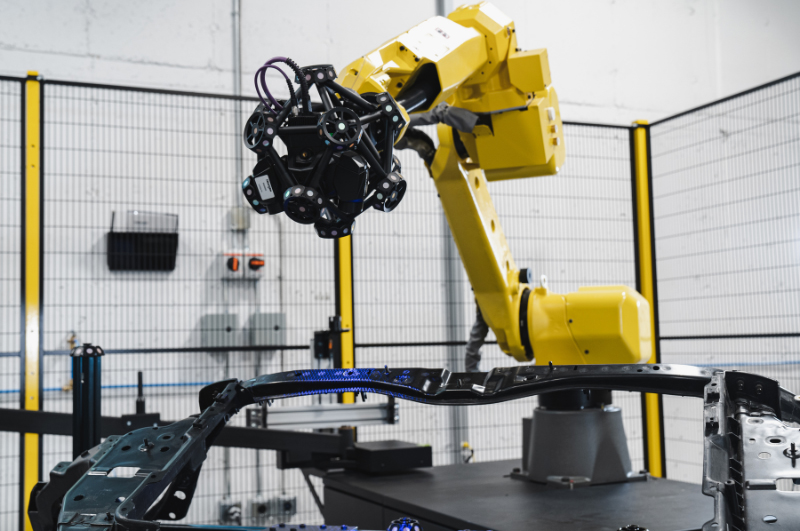

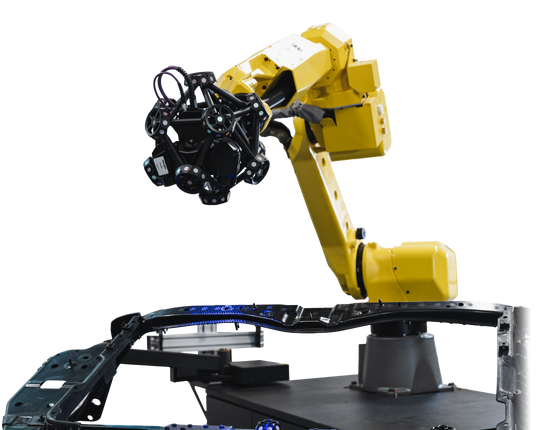

MetraSCAN 3D-R consente l'ispezione di centinaia di parti ogni giorno. È perfetto per tutte le ispezioni sulla linea di produzione di massa, e annulla le distanze tra controllo qualità e parti. Grazie alla facile integrazione e all'installazione semplice e rapida, MetraSCAN 3D-R contribuisce ad accelerare i processi di controllo qualità automatizzata, velocizzando il lancio sul mercato.
Alta velocità di misurazione
Fino a 3.000.000 misurazioni al secondo che consentono di ridurre i tempi di ispezione
Alta velocità di misurazione
A prescindere da superfici, finiture ed elementi geometrici
Area di scansione ad alta densità

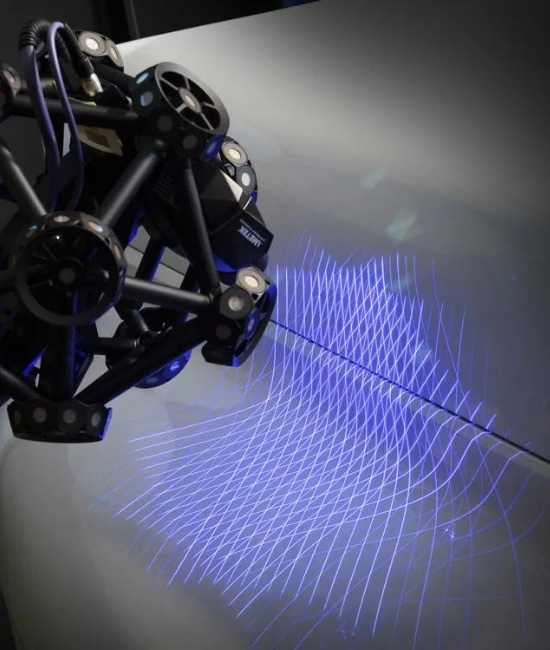

69 linee laser
Alta velocità di misurazione
Fino a 3.000.000 misurazioni al secondo che consentono di ridurre i tempi di ispezione
Alta velocità di misurazione
A prescindere da superfici, finiture ed elementi geometrici
Area di scansione ad alta densità
69 linee laser
Accuratezza e risoluzione

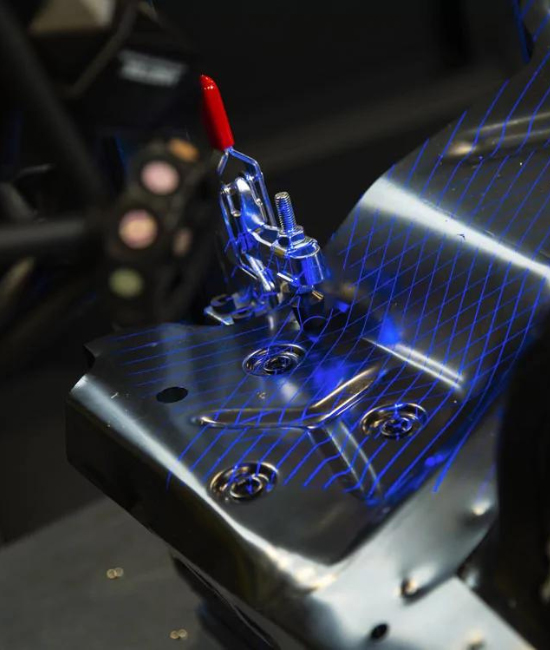

Grazie alla sua accuratezza, ripetibilità e risoluzione di livello metrologico, MetraSCAN 3D-R offre risultati di alta qualità, che si tratti di superfici, finiture o elementi geometrici. MetraSCAN 3D-R non è limitato da rigide configurazioni di misurazione; ciò lo rende lo scanner 3D ideale per l'automazione industriale negli ambienti di produzione. Grazie al tracker ottico C-Track che consente il riferimento dinamico, è possibile spostare lo scanner 3D e la parte durante l'ispezione preservando l'allineamento della parte, e l'accuratezza e l'affidabilità delle misurazioni.
Accuratezza in produzione con riferimento dinamico
0,025 mm (0,0009 pollici) in ambienti di produzione a prescindere da instabilità, vibrazioni e fluttuazioni termiche
Test di accettazione affidabili
Basati sullo standard VDI/VDE 2634 parte 3
Basati sullo standard ISO 10360
ISO/IEC 17025: Laboratorio accreditato 2017
Accuratezza volumetrica
0,078 mm (0,0031 pollici)
Alta risoluzione
0,015 mm (0,0006 pollici)
Accuratezza in produzione con riferimento dinamico
0,025 mm (0,0009 pollici) in ambienti di produzione a prescindere da instabilità, vibrazioni e fluttuazioni termiche
Test di accettazione affidabili
Basati sullo standard VDI/VDE 2634 parte 3
Basati sullo standard ISO 10360
ISO/IEC 17025: Laboratorio accreditato 2017
Accuratezza volumetrica
0,078 mm (0,0031 pollici)
Alta risoluzione
0,015 mm (0,0006 pollici)
Versatilità
Grazie alla combinazione delle tecnologie laser blu ed ottica, MetraSCAN 3D-R ha la capacità di generare efficientemente scansioni 3D di superfici lucide o di oggetti con variazioni di riflessività e misurare parti di varie dimensioni e con geometrie superficiali differenti. MetraSCAN 3D-R è disponibile come soluzione personalizzata con robot industriale o soluzione di misurazione totalmente autonoma con CUBE-R Creaform.

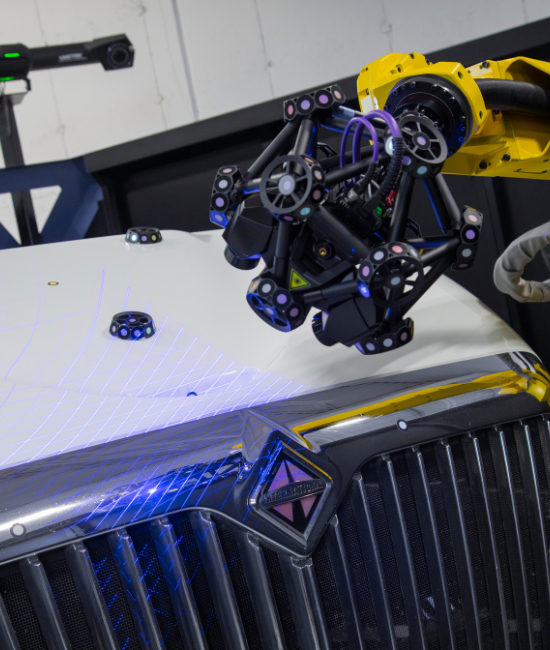

Tecnologia laser blu
Ideale per superfici lucide e riflettenti
Linea configurabile e personalizzabile
16 configurazioni
Ampia gamma di dimensioni dei pezzi
Ideale per parti con dimensioni e geometrie differenti
Possibilità di integrazione personalizzata
Tecnologia laser blu
Ideale per superfici lucide e riflettenti
Linea configurabile e personalizzabile
16 configurazioni
Ampia gamma di dimensioni dei pezzi
Ideale per parti con dimensioni e geometrie differenti
Possibilità di integrazione personalizzata
Semplicità d'uso

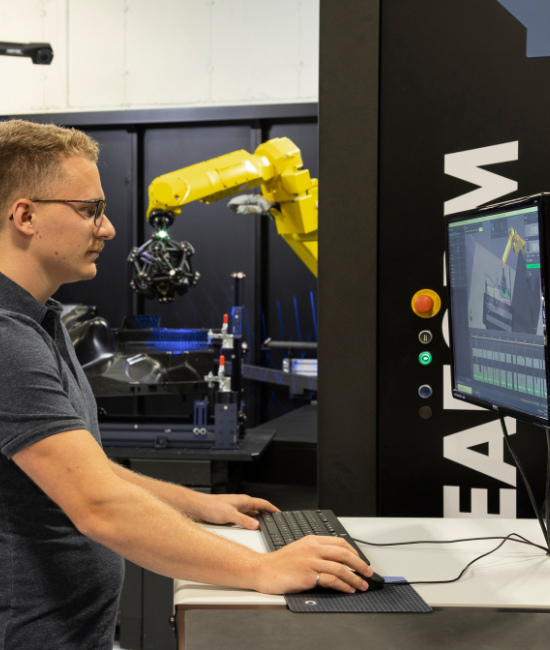

Grazie alla sua semplicità operativa, alla compatibilità con software metrologici e alla programmazione off-line, MetraSCAN 3D-R è accessibile a tutti, indipendentemente dal livello di competenza o esperienza degli utenti. L'interfaccia utente consente agli operatori senza competenze in robotica o metrologia di misurare parti a prescindere da dimensioni, forma o complessità. Una volta completate le misurazioni, i tecnici del controllo qualità potranno concentrarsi sull'analisi dei risultati, operazioni di elevato valore aggiunto.
Accessibile agli operatori in produzione
Non si richiedono competenze in robotica o metrologia
Robot supportati
Compatibile con i robot industriali e collaborativi
Indipendenza dal software
Compatibile con il software di metrologia
Ambiente digitale sdoppiato
Tecnologie di scansione VXscan-R e programmazione traiettoria robot
Accessibile agli operatori in produzione
Non si richiedono competenze in robotica o metrologia
Robot supportati
Compatibile con i robot industriali e collaborativi
Indipendenza dal software
Compatibile con il software di metrologia
Ambiente digitale sdoppiato
Tecnologie di scansione VXscan-R e programmazione traiettoria robot
Cerchi una soluzione personalizzata o autonoma per il controllo qualità automatizzato?
MetraSCAN 3D-R e CUBE-R offrono risultati ineguagliabili in ogni settore.

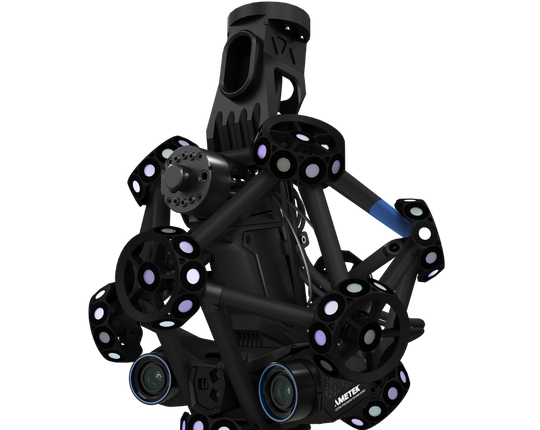

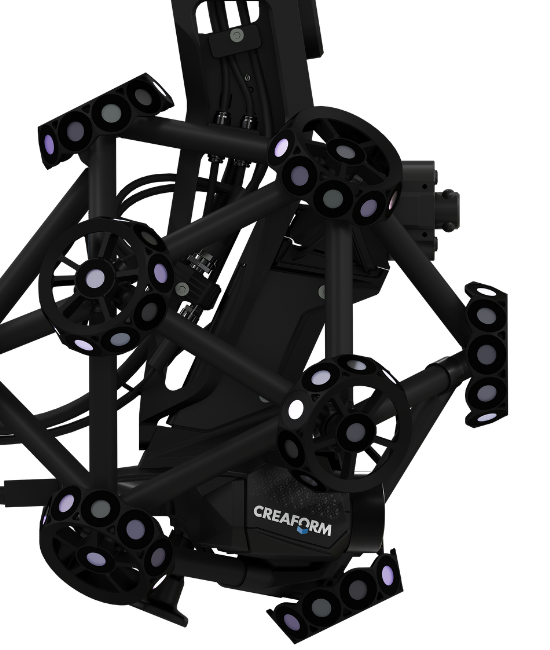

MetraSCAN 3D-R

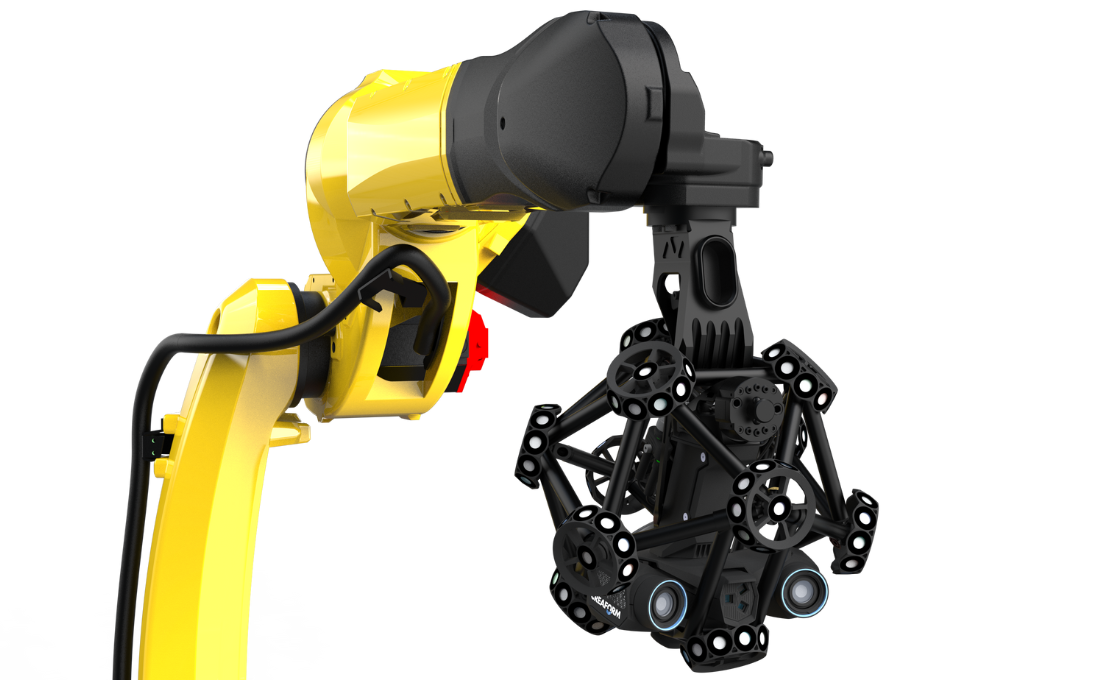

Lo scanner ottico CMM montato su robot per controllo qualità automatizzato
MetraSCAN-R BLACK|Elite
Il migliore scanner 3D per le parti con geometrie varie
MetraSCAN-R BLACK™|Elite porta la scansione 3D a nuovi livelli. Il prodotto offre 45 linee laser in un ampio campo visivo per velocizzare i tempi di acquisizione dei dati. MetraSCAN-R BLACK|Elite è ideale per i componenti dotati di numerose geometrie, diversi tipi di materiali e finiture, tra cui grandi stampi, grandi componenti per il settore automobilistico o qualsiasi altro componente o assemblaggio complesso.
Sorgente luminosa
45 linee laser
Velocità di misurazione
1.800.000 misure al secondo
Area di scansione
310 x 350 mm
Sorgente luminosa
45 linee laser
Velocità di misurazione
1.800.000 misure al secondo
Area di scansione
310 x 350 mm

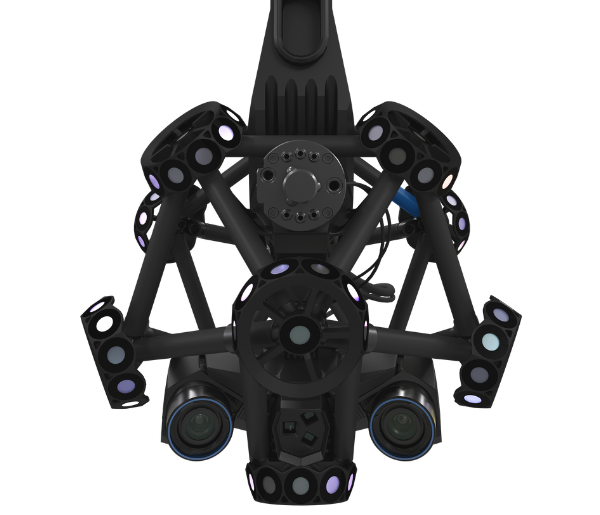

MetraSCAN-R BLACK|Elite HD
Il migliore scanner 3D per parti dotate di un gran numero di bordi e tranciature
Basato sulla stessa tecnologia ad alte prestazioni di MetraSCAN-R BLACK|Elite, MetraSCAN-R BLACK™|Elite HD offre una risoluzione superiore per rispondere in modo ancora più efficace alle esigenze del mercato automobilistico. Progettato con un campo visivo ottimizzato, MetraSCAN-R BLACK|Elite HD offre maggiori prestazioni in termini di velocità e ripetibilità per applicazioni complesse come ad esempio le misurazioni 3D delle parti in lamiera.
Sorgente luminosa
69 linee laser
Velocità di misurazione
3.000.000 misure al secondo
Area di scansione
190 x 170 mm
Sorgente luminosa
69 linee laser
Velocità di misurazione
3.000.000 misure al secondo
Area di scansione
190 x 170 mm
Scopri le nostre soluzioni per il controllo qualità automatizzato
Diverse configurazioni adatte alle tue esigenze

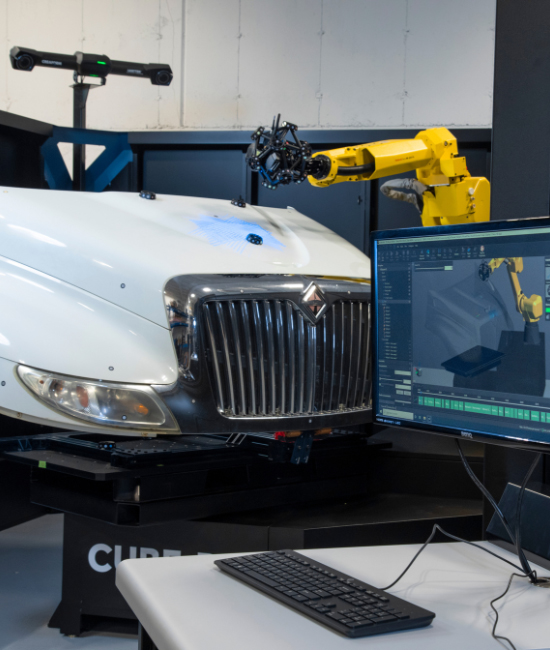

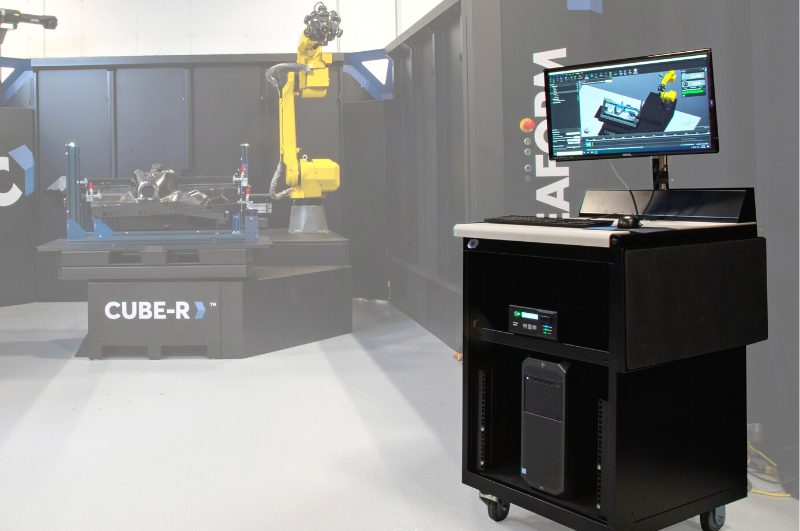

CUBE-R
Soluzione chiavi in mano per il controllo qualità automatizzato

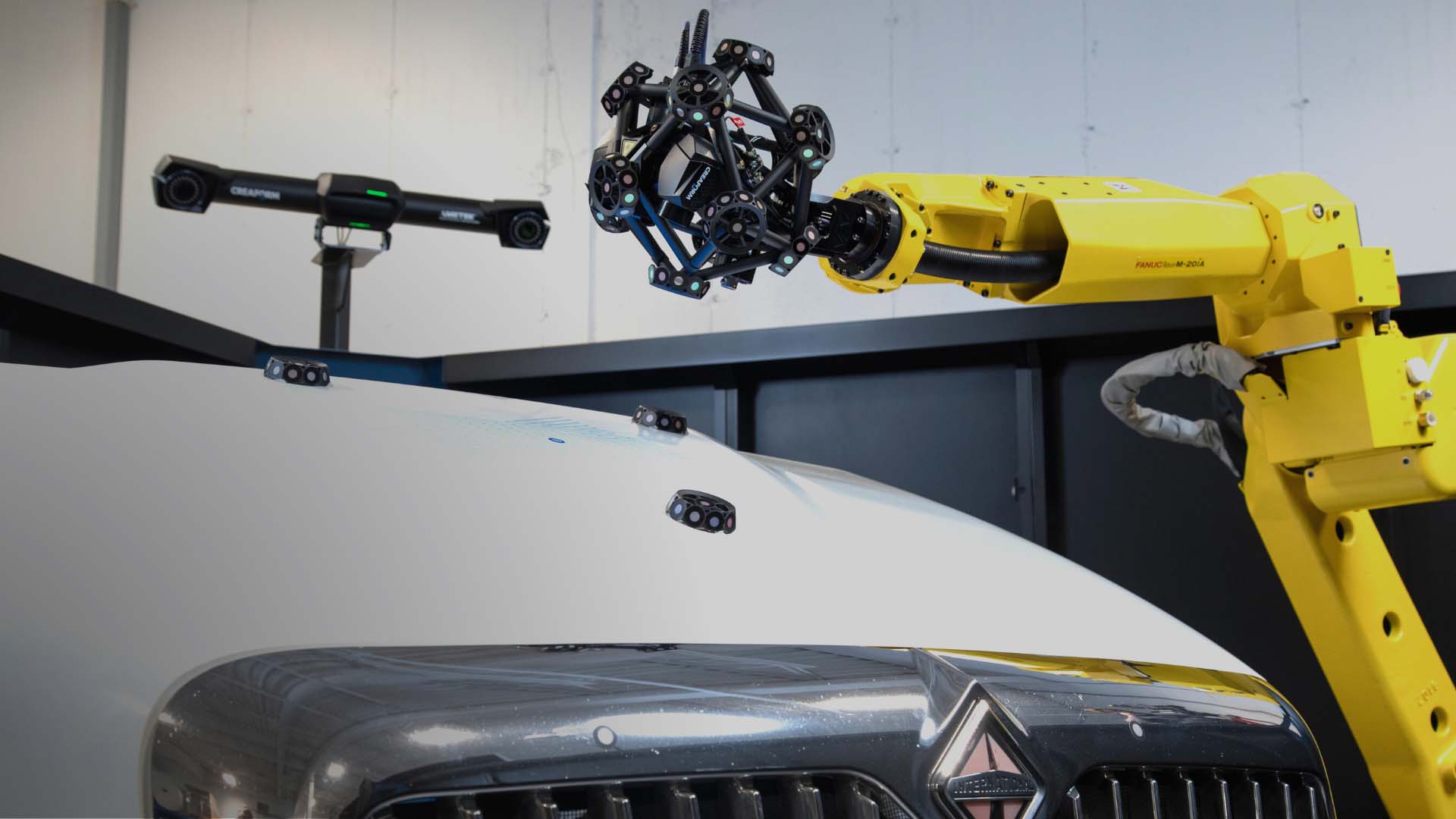

CUBE-R sfrutta la potenza di MetraSCAN 3D-R in una cella di misura ad alta produttività pronta per l'installazione nel processo produttivo. Il design robusto del prodotto è adatto agli ambienti industriali e alle ispezioni in officina. L'interfaccia intuitiva di VXscan-R ottimizza le ispezioni automatiche e riduce al minimo le interazioni con gli operatori.
Facile da usare
Design robusto
Barriere protettive opzionali
Integrata con VXscan-R
Facile da usare
Design robusto
Barriere protettive opzionali
Integrata con VXscan-R
Le nostre soluzioni CUBE-R
Diverse configurazioni in base alle tue esigenze
CUBE-R è disponibile in diverse configurazioni a seconda del livello di integrazione richiesto per la cella di misura. Sono disponibili anche layout personalizzati dei componenti di CUBE-R, che consentono di soddisfare le tue esigenze specifiche in termini di dimensioni e sicurezza. Che si tratti di un robot industriale o collaborativo, tutti i layout personalizzati sono compatibili con VXscan-R.

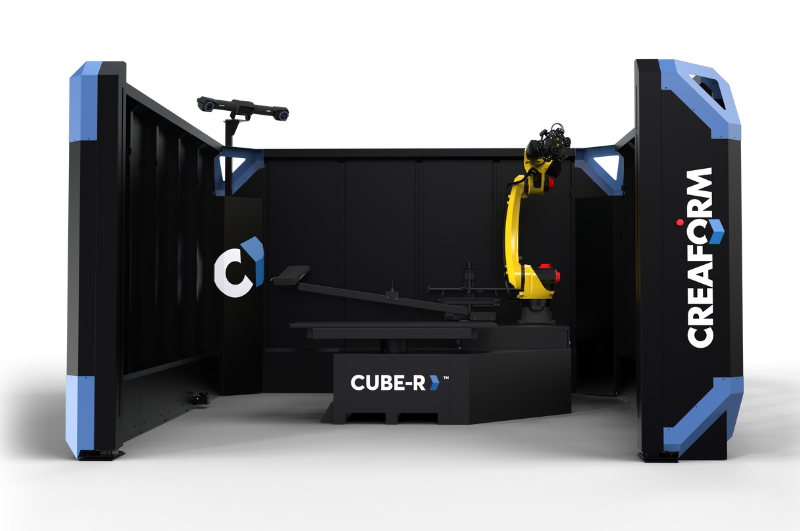

CUBE-R: barriera fotoelettrica

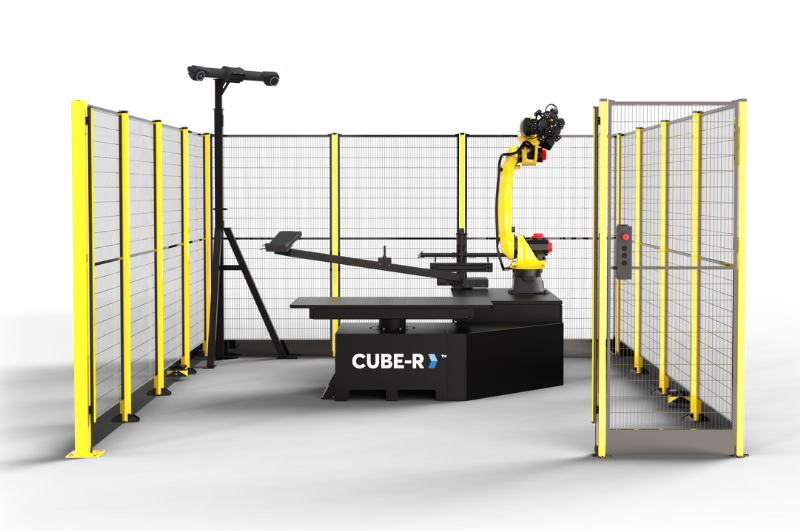

CUBE-R: mesh e barriera fotoelettrica

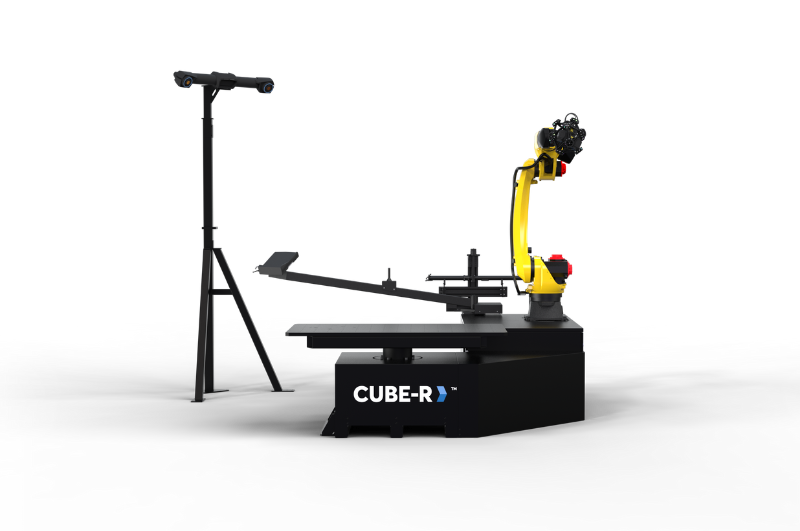

CUBE-R: modulo
Layout personalizzati
Soluzioni integrate con MetraSCAN 3D-R
CMM a scansione 3D adattabile alle esigenze di ispezione, alle specificità del settore e ai processi produttivi. Compatibile con i robot di qualsiasi marca e modello, è la soluzione perfetta per gli integratori di sistemi robotici.
-

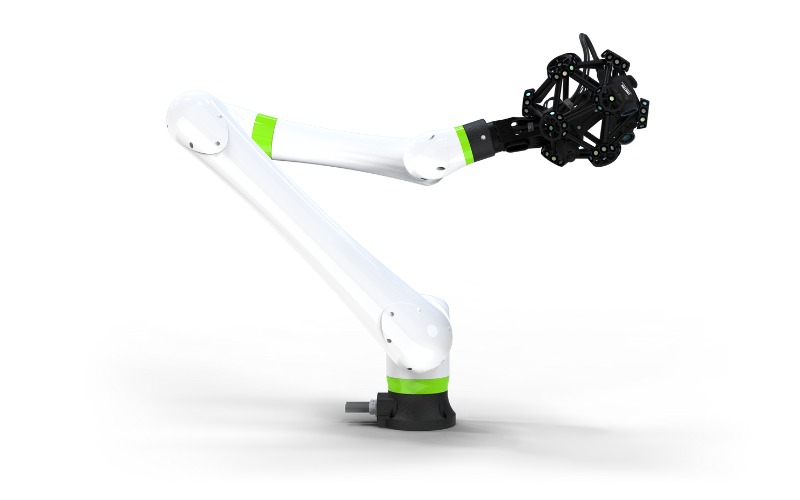

Ideata per gli utenti alle prime armi nel campo dell'automazione, questa soluzione chiavi in mano comprende MetraSCAN 3D-R montato su un robot collaborativo (cobot). Il prodotto risponde alle esigenze delle piccole e medie imprese in cerca di un'implementazione robotica semplice. Ideale per i laboratori di metrologia con spazi limitati, questo sistema di misurazione automatizzato non richiede barriere di sicurezza, proponendosi come soluzione molto economica.
- Facile da installare, semplice da utilizzare
- Leggero e compatto
- Sicuro per gli utenti
- Supportato da VXscan-R
Installazione del cobot e ottimizzazione del layout: Creaform vanta anche una notevole esperienza nel campo dell'installazione dei cobot e dell'ottimizzazione dei layout personalizzati, in modo da eseguire un'ispezione di laboratorio specifica o un controllo qualità automatizzato e assistito dal robot.
-

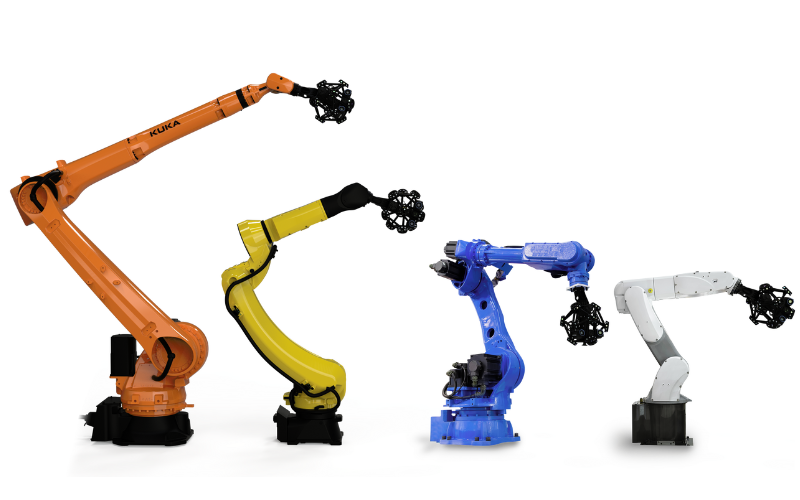

Grazie all'eliminazione della rigida impostazione richiesta per eseguire una misura, MetraSCAN 3D-R è un prodotto ideale per l'automazione industriale nelle condizioni di officina. È possibile montare il potente e innovativo scanner CMM ottico su qualsiasi robot industriale, un prodotto adatto a ogni tipo di progetto di integrazione e realizzato in collaborazione con gli integratori di sistemi
- Aumento al massimo della produttività
- Maggiore portata (gamma di dimensioni delle parti più ampie)
- Design robusto
Creaform Metrology Suite™
Modulo software con ambiente per digital twin

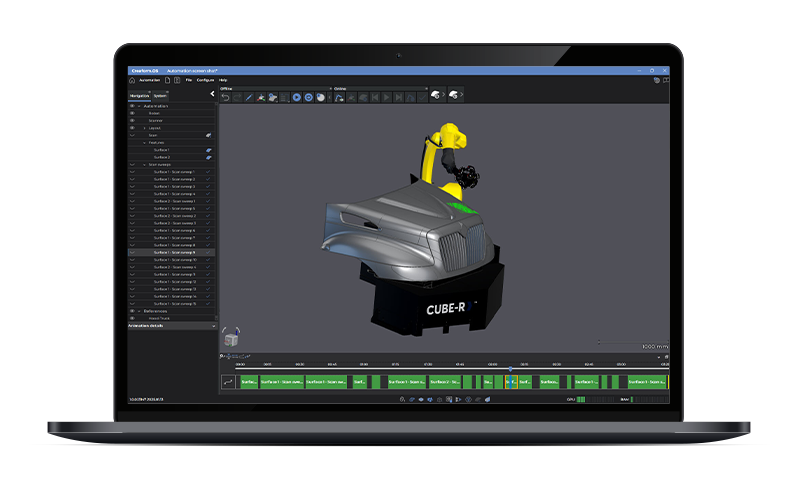

Il MetraSCAN 3D-R lavora in modo lineare con Automazione, un modulo software di programmazione offline compreso nella Creaform Metrology Suite che permette a persone non esperte nel campo della scansione 3D o della robotica di ottenere misurazioni dimensionali ottimali nel più breve ciclo di tempo.
Creaform.OS™ LTS
Approfitta dell’ampia assistenza software per ogni versione specifica di Creaform.OS LTS.
Offerto esclusivamente per le soluzioni di misurazione 3D della serie R, Creaform.OS LTS™ (supporto a lungo termine) è un’edizione ottimizzata
della piattaforma software 3D completamente integrata di Creaform. Il prodotto consente ai clienti di completare i propri cicli dei programmi di fabbricazione senza eseguire l'aggiornamento a nuove versioni del software.
Compatibile con il tuo software
Componenti aggiuntivi
Specifiche tecniche
Visualizza tutte le specifiche
0.025 mm
0.064 mm
0.025 mm
1,800,000 misurazioni/s
0.025 mm
0.064 mm
0.015 mm
3,000,000 misurazioni/s
Specifiche tecniche
Visualizza tutte le specificheTi interessa saperne di più sulla R-Series per il controllo qualità automatizzato?
I nostri esperti del controllo qualità automatizzato possono raccomandare la configurazione migliore per qualsiasi ambiente di produzione.
