기술 사양

계측 등급 어플리케이션에 정확성, 단순성, 휴대성과 함께 빠른 속도를 제공하는 혁신적인 기술.

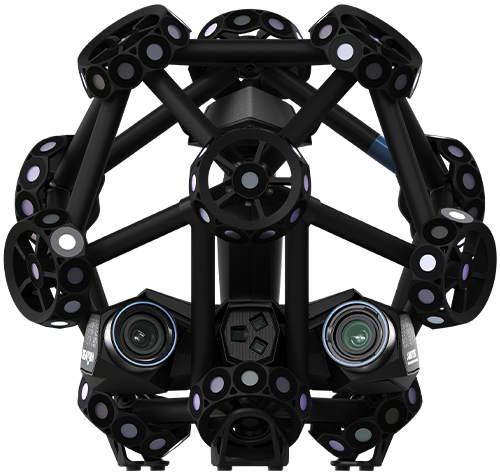

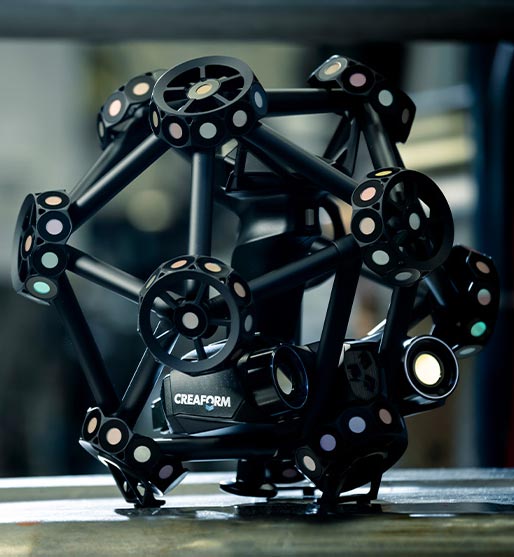

MetraSCAN BLACK+™

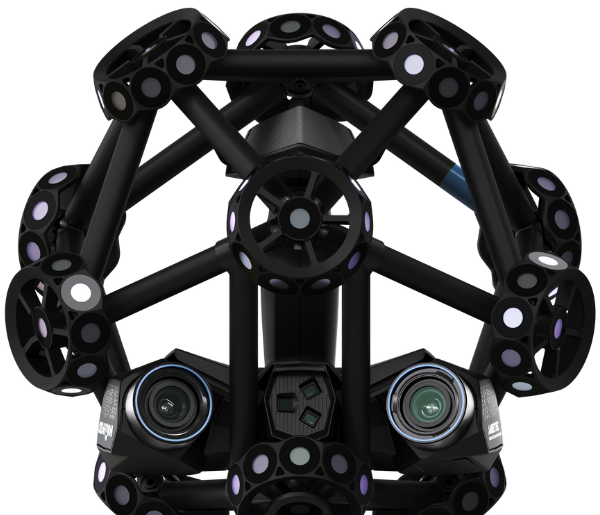

MetraSCAN BLACK+™|Elite
MetraSCAN BLACK Elite
MetraSCAN BLACK Elite
Accuracy
0.035 mm (0.0014 in)
0.025 mm (0.0009 in)
Volumetric accuracy
9.1 m3 (320 ft3)
0.086 mm (0.0034 in)
0.064 mm (0.0025 in)
Volumetric accuracy
16.6 m3 (586 ft3)
0.122 mm (0.0048 in)
0.078 mm (0.0031 in)
Automatic Volume Extension accuracy(1)
0.035 mm + 0.020 mm/m (0.0014 in + 0.00024 in/ft)
0.025 mm + 0.015 mm/m (0.0009 in + 0.00018 in/ft)

Form error (Sphere)
0.035 mm (0.0014 in)
0.025 mm (0.0009 in)

Form error (Flat)
0.060 mm (0.0024 in)
0.045 mm (0.0018 in)

Probing accuracy with HandyPROBE Next+
0.030 mm (0.0012 in)
0.025 mm (0.0009 in)
Acceptance test(2)
Based on VDI/VDE 2634 part 3 and ISO 10360
Based on VDI/VDE 2634 part 3 and ISO 10360
Measurement capabilities (at a working distance of 0.3 m (1 ft))
Pin
0.750 mm (0.0295 in)
0.750 mm (0.0295 in)
Hole
1.250 mm (0.0394 in)
1.250 mm (0.0394 in)
Step
0.025 mm (0.0009 in)
0.025 mm (0.0009 in)
Wall
0.500 mm (0.0197 in)
0.500 mm (0.0197 in)
Measurement resolution
0.025 mm (0.0009 in)
0.025 mm (0.0009 in)

Mesh resolution
0.100 mm (0.0039 in)
0.100 mm (0.0039 in)
Measurement rate
1,800,000 measurements/s
1,800,000 measurements/s
Light source
30 blue laser lines (+ 1 extra line)
30 blue laser lines (+ 1 extra line)

Scanning area
310 x 350 mm (12.2 x 13.8 in)
310 x 350 mm (12.2 x 13.8 in)

Stand-off distance
300 mm (11.8 in)
300 mm (11.8 in)

Depth of field
250 mm (9.8 in)
250 mm (9.8 in)
Part size range (recommended)
0.2–6 m (0.7–20 ft)
0.2–6 m (0.7–20 ft)
Setup Assistance tools(4)
N/A
Included

Output formats
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)

Weight
Scanner: 1.49 kg (3.28 lb) Probe: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb)
Scanner: 1.49 kg (3.28 lb) Probe: 0.5 kg (1.1 lb) C-Track: 5.7 kg (12.5 lb)

Dimensions
(LxWxH)
Scanner: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in) Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
Scanner: 289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in) Probe: 68 x 157 x 340 mm (2.7 x 6.2 x 13.4 in) C-Track: 1031 x 181 x 148 mm (40.6 x 7.1 x 5.8 in)
Operating temperature range
5-40 °C (41-104 °F)
5-40 °C (41-104 °F)

Operating humidity range (non-condensing)
10-90%
10-90%

Certifications
EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE

Patents
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135, EP (FR, UK, DE) 3,102,908, CA 3,166,558
(1) MetraSCAN BLACK and MetraSCAN BLACK|Elite (ISO 17025 accredited): Based on VDI/VDE 2634 part 3 standard. Probing error performance is assessed with diameter measurement on traceable sphere artefacts. MetraSCAN 357: Typical value for diameter measurement on a calibrated sphere artefact

(2) MetraSCAN BLACK and MetraSCAN BLACK|Elite (ISO 17025 accredited): Based on VDI/VDE 2634 part 3 standard. Sphere-spacing error is assessed with traceable length artefacts by measuring these at different locations and orientations within the working volume. MetraSCAN 357: Value for sphere spacing measurement on calibrated length artefacts.

(3) The volumetric accuracy performance of the system when using a MaxSHOT 3D cannot be superior to the default volumetric accuracy performance for a given model.

(4) HandyPROBE Next and HandyPROBE Next|Elite performance assessment (ISO 17025 accredited) is based on partial procedure per ISO 10360-12 standard: Probing size error (6.2) and Length error (6.4). Performance is assessed on traceable sphere and length artefacts.

(5) Also compatible with all major metrology, CAD, and computer graphic software through mesh and point cloud import
