기술 사양
다양한 고객 응용 분야에 정확도, 편리성, 휴대성 및 빠른 속도를 제공하는 혁신적 기술.
Accuracy(1)
Up to 0.040 mm
(0.0016 in)
Up to 0.030 mm
(0.0012 in)
Volumetric accuracy(2)
(based on part size)
(based on part size)
0.020 mm + 0.100 mm/m
(0.0008 in + 0.0012 in/ft)
0.020 mm + 0.060 mm/m
(0.0008 in + 0.0007 in/ft)
Volumetric accuracy with MaxSHOT Next™ | Elite(3)
0.020 mm + 0.015 mm/m
(0.0008 in + 0.00018 in/ft)
0.020 mm + 0.015 mm/m
(0.0008 in + 0.00018 in/ft)
Measurement capabilities (at a working distance of 0.3 m (1 ft))
Pin1.00 mm
(0.0393 in)
1.00 mm
(0.0393 in)
Hole1.50 mm
(0.0591 in)
1.50 mm
(0.0591 in)
Step0.30 mm
(0.0012 in)
0.30 mm
(0.0012 in)
Wall0.75 mm
(0.0295 in)
0.75 mm
(0.0295 in)
Measurement resolution
0.030 mm
(0.0012 in)
0.030 mm
(0.0012 in)
Mesh resolution
0.200 mm
(0.0079 in)
0.200 mm
(0.0079 in)
Measurement rate
800,000 measurements/s
800,000 measurements/s

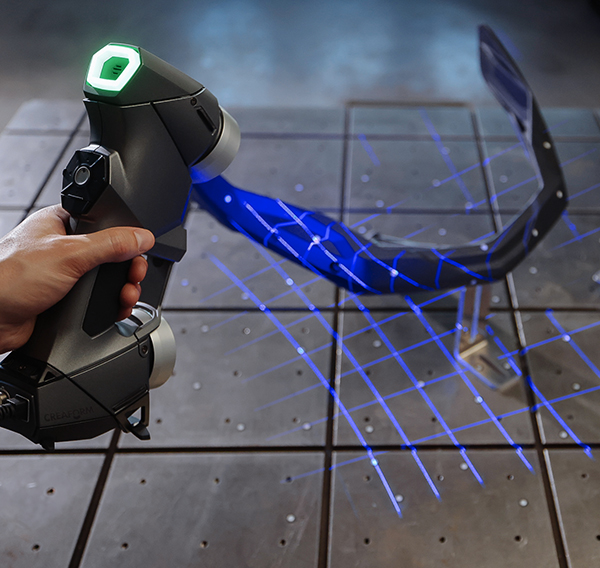

Light source(4)
14 blue laser lines
14 blue laser lines
Working Distance
250 mm
(9.8 in)
250 mm
(9.8 in)
Depth of field
250 mm
(9.8 in)
250 mm
(9.8 in)
Part size range (recommended)
0.05-4 m
(0.15-13.1 ft)
0.05-4 m
(0.15-13.1 ft)
Output formats
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Weight
0.94 kg
(2.1 lb)
0.94 kg
(2.1 lb)

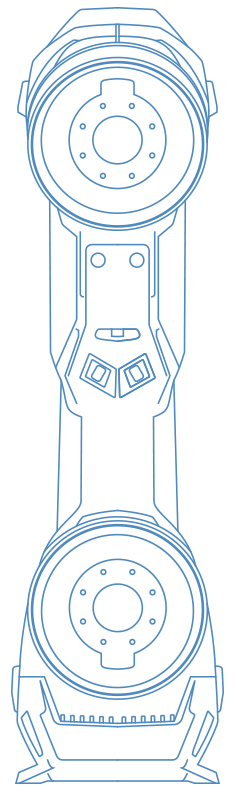

Dimensions
(LxWxH)79 x 142 x 288 mm
(3.1 x 5.6 x 11.3 in)
79 x 142 x 288 mm
(3.1 x 5.6 x 11.3 in)
Connection standard
1 X USB 3.0
1 X USB 3.0
Operating temperature range
5-40 °C
(41-104 °F)
5-40 °C
(41-104 °F)
Operating humidity range (non-condensing)
10-90%
10-90%
Certifications
EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
Patents
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482,
IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104,
KR 10-2424135
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482,
IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104,
KR 10-2424135
(1) Typical value for diameter measurement on a calibrated sphere artefact.
(2) Value for spheres spacing measurement on a calibrated length artefact. Results are obtained using integrated photogrammetry with volumetric accuracy optimization.
(3) The volumetric accuracy of the system when using a MaxSHOT 3D cannot be superior to the default accuracy for a given model.
(4) Laser class: 2M (eye safe).
(5) Also compatible with all major metrology, CAD, and computer graphic software through mesh and point cloud import.
전세계 고객 지원, 수리 및 검교정 센터
Creaform의 계측 센터는 전 세계에 위치해 있으며 다양한 언어로 다음 서비스*를 제공합니다.
- 소프트웨어 및 하드웨어 기술 지원 서비스
- 3D 스캐너 기본 및 고급 수리
- 장비 유지보수, 튜닝 및 보정
- 대체 장비 서비스
- 3D 스캐너 구성품 교체
- 부품 재판매
- 보증 갱신
* 서비스는 각 계측 센터마다 다를 수 있습니다.
