기술 사양

계측 등급 어플리케이션에 정확성, 단순성, 휴대성 및 빠른 속도를 제공하는 혁신적인 기술

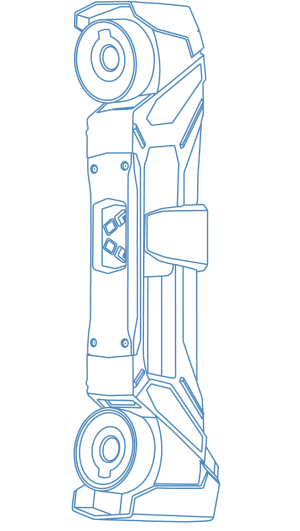

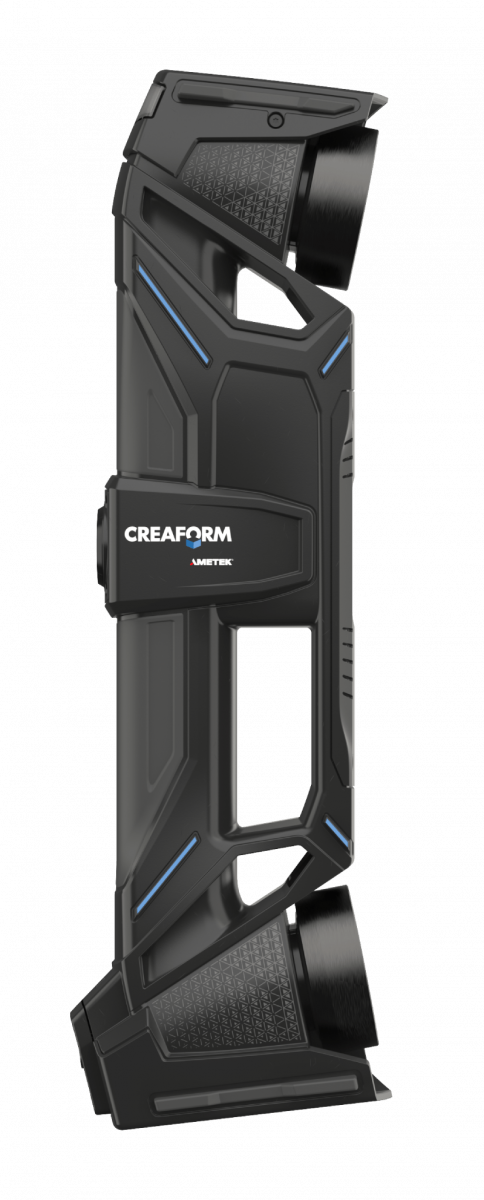

HandySCAN MAX™
HandySCAN MAX™|Elite
HandySCAN 3D MAX
HandySCAN 3D MAX Elite

Accuracy(1)
0.150 mm
0.075 mm

Volumetric accuracy(2)
 (based on part size)
0.150 mm + 0.020 mm/m
0.075 mm + 0.010 mm/m
Measurement capabilities (at a working distance of 0.5 m (1.65 ft))
Pin
2.50 mm
2.50 mm
Hole
3.50 mm
3.50 mm
Step
0.04 mm
0.04 mm
Wall
2.00 mm
2.00 mm
Measurement resolution
0.04 mm
0.04 mm

Mesh resolution
0.4 mm
0.4 mm
Measurement rate
2 250 000 meas/s
2 250 000 meas/s

Light source
38 blue laser lines
38 blue laser lines
Laser class
2M (eye-safe)
2M (eye-safe)

Scanning area
1 x 1 m
1 x 1 m
Working Distance
0.45 to 1.60 m
0.30 to 2.50 m

Depth of field
1.15 m
2.20 m
Part size range (recommended)
1–10 m
1–15 m

Output formats
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
Compatible software(3)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)

Weight
1.22 kg
1.22 kg

Dimensions
(LxWxH)
133 x 79 x 435 mm
133 x 79 x 435 mm

Connection standard
1 X USB 3.0
1 X USB 3.0
Operating temperature range
5-40 °C
5-40 °C

Operating humidity range (non-condensing)
10-90%
10-90%

Certifications
EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE

Patents
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135
(1) HandySCAN MAX 및 HandySCAN MAX|Elite (ISO 17025 인중): VDI/VDE 2634 파트 3 표준 기반 프로빙 오차 성능은 추적 가능한 구형 인공물에 대한 직경 측정으로 평가됩니다. 결과는 0,6 m 및 1,2 m의 초점 거리에서 얻었습니다.

(2) HandySCAN MAX 및 HandySCAN MAX|Elite (ISO 17025 인중): VDI/VDE 2634 파트 3 표준 기반 구면 간격 오차는 작동 부피 내에서 다른 위치 및 방향에서 이를 측정하여 추적 가능한 길이의 인공물로 평가됩니다. 결과는 0,6 m 및 1,2 m의 초점 거리에서 공간 정확도가 최적화된 통함 사진 측량 기술을 사용하여 얻었습니다. 시스템의 공간 정확도는 선택한 시스템 및 모델의 측정 정확도보다 우수할 수 없습니다.

(3) 메쉬 및 포인트 클라우드 가져오기를 통해 모든 대표적인 측정학, CAD 및 컴퓨터 그래픽 소프트웨어와 호환됩니다.

크레아폼 서비스센터는 전세계에 위치하고 있으며

다음의 서비스*들은 여러 언어들로 제공됩니다.

소프트웨어 및 하드웨어 기술 지원 서비스

3D 스캐너 기본 및 고급 수리

장비 유지 보수 및 검교정

대체 장비 서비스

3D 스캐너 구성품 교체

부품 판매

워런티 갱신

*서비스들은 교정 센터에 따라 다를 수 있습니다.

당사 전문가에게 문의해 보세요.

철저한 품질관리 및 제조공정을 통해 제작되는 크레아폼 3D 스캐너

Creaform은 국제 인증 표준 ISO 9001 및 ISO 17025 에 따라, 최고 수준의 품질 관리 시스템으로 HandySCAN 3D 스캐너를 설계, 제조, 검교정 합니다.

HandySCAN 3D|Max 시리즈 승인 테스트는 국제 표준에 대한 추적성을 보장하기 위해 ISO 17025 인증을 받은 VDI\VDE 2635 파트 3을 기반으로 합니다.

각 스캐너는 정확도 인증서와 모든 시험 결과 문서와 함께 배송 됩니다.

국제 계측 최고 품질 표준

Creaform의 제품 및 서비스 품질은 당사의 최우선순위 입니다. 휴대용 3D 측정 기술의 선구자로써 크레아폼은 혁신적인 솔루션을 개발하여 고객 요구 사항을 만족시킬 것을 약속합니다. 크레아폼은 지속적으로 프로세스를 개선하고, 업계 표준을 새로 세우며, 고객의 완벽한 만족을 위해 지속적인 투자를 거듭합니다.
