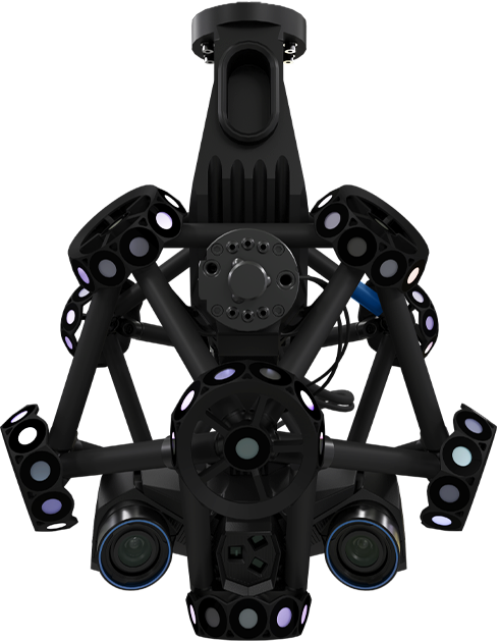

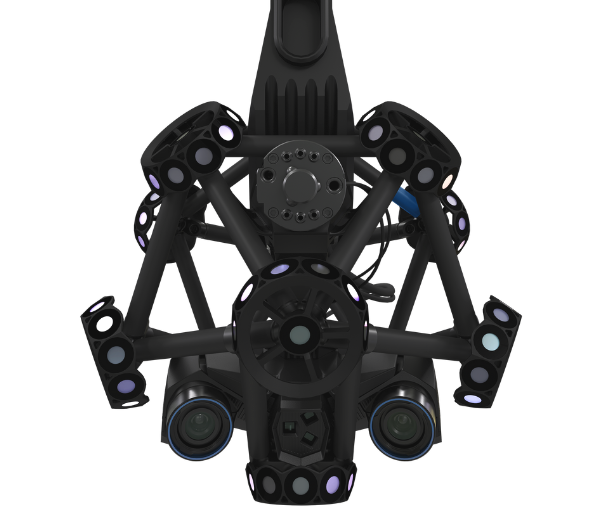

技術仕様
メトロロジー・グレード用途に、優れた精度、高い簡便性、最速の測定速度をもたらす革新的テクノロジーです。
精度
0.025 mm
0.025 mm
容積精度
9.1 m3
9.1 m3
0.064 mm
0.064 mm
容積精度
16.6 m3
16.6 m3
0.078 mm
0.078 mm
自動範囲拡張精度(1)
0.025 mm + 0.015 mm/m
0.025 mm + 0.015 mm/m
形状エラー（球面）
0.025 mm
0.025 mm
形状エラー（平面）
0.045 mm
0.045 mm
アクセプタンステスト(2)
VDI/VDE 2634 パート 3
およびISO 10360に基づく
VDI/VDE 2634 パート 3
およびISO 10360に基づく
測定能力
ピン0.750 mm
0.500 mm
穴1.250 mm
0.750 mm
段差0.025 mm
0.015 mm
壁0.500 mm
0.500 mm
測定解像度
0.025 mm
0.015 mm
メッシュ解像度
0.100 mm
0.050 mm
測定速度
1,800,000測定値/秒
3,000,000測定値/秒
光源
45本のブルーレーザー線
69本のブルーレーザー線
スキャン範囲
310 x 350 mm
(12.2 x 13.8 in)
170 x 190 mm
焦点距離
300 mm
300 mm
被写界深度
250 mm
100 mm
Setup Assistance tools(4)
セットアップ支援ツール
セットアップ支援ツール
含まれるもの
含まれるもの
重量
スキャナー: 2.91 kg
スキャナー + キャリブレーションバー: 4.26 kg
C-Track: 5.7 kg
スキャナー: 2.91 kg
スキャナー + キャリブレーションバー: 4.26 kg
C-Track: 5.7 kg
慣性範囲
J6: 0.221 Kg-m2
J6: 2.250 Kgf-cm-s2
J6: 0.221 Kg-m2
J6: 2.250 Kgf-cm-s2
寸法
(長さx幅x高さ)
(長さx幅x高さ)
スキャナー: 289 x 235 x 296 mm
C-Track: 1031 x 181 x 148 mm
スキャナー: 289 x 235 x 296 mm
C-Track: 1031 x 181 x 148 mm
動作温度範囲
5-40 °C
5-40 °C
動作湿度範囲（結露なし）
10-90%
10-90%
認定
EC規格に適合（EMC指令、低電圧指令）、充電可能なバッテリー（該当する場合）、IP50、WEEEと互換性あり
EC規格に適合（EMC指令、低電圧指令）、充電可能なバッテリー（該当する場合）、IP50、WEEEと互換性あり
特許
US 10,271,039、JP 6,596,433、CA 2,938,104、KR 10-2424135、EP（FR、UK、DE）3,102,908、CA 3,166,558
US 10,271,039、JP 6,596,433、CA 2,938,104、KR 10-2424135、EP（FR、UK、DE）3,102,908、CA 3,166,558
(1) 自動範囲拡張を使用する場合のシステムの容積精度性能は、元々の機器の容積精度性能を超えることはありません。
(2) 性能試験はCreaformのISO/IEC 17025認定校正試験所で実施しています。
(3) レーザークラス2M（目に安全なレベル）
(4) セットアップ支援ツールが、パーツや治具のセットアップ時に視覚誘導と高度診断を行います。

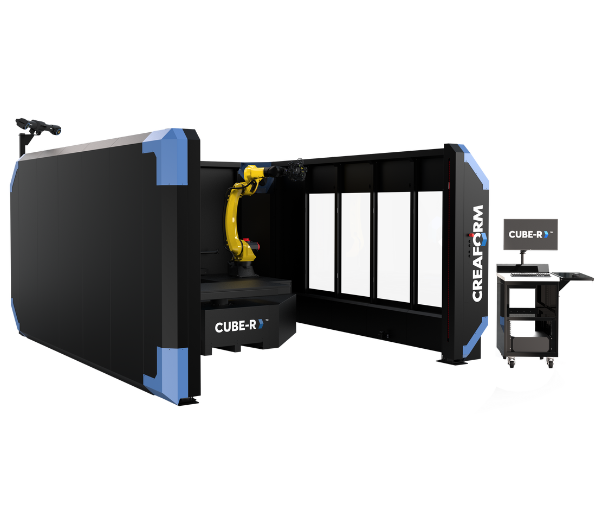

寸法
(長さx幅x高さ)
(長さx幅x高さ)
- ライトカーテン
4.9 x 4.1 x 3.1 m
- メッシュおよびライトカーテン
5.5 x 4.5 x 3.1 m
最大部品サイズ
最大3 x 1.5 m
- 最大部品重量
最大1,500 kg
開口幅
3.1 m
サポート、修理、校正を行う、世界各地のCreaformのメトロロジーセンター
Creaformのメトロロジーセンターは世界中にあり、 以下のサービス*を多言語でご提供しています。
MetraSCAN 3D-RおよびCUBE-Rの年中無休のサポート
ソフトウェアおよびハードウェアのテクニカルサポートのヘルプライン
3Dスキャナーの基本的な修理と高度な修理
機器の修理、調整および校正
貸与サービス
3Dスキャナーの部品交換
保証の更新
* サービスの内容は、メトロロジーセンターによって異なります。
厳密な製造プロセスに基づいて設計されたMetraSCAN 3D
Creaformは、高度な品質管理の実施に加え、国際的に認知されたISO 9001およびISO 17025認証基準に従って、MetraSCAN 3D-Rの設計・製造・校正を行っています。
MetraSCAN 3D-Rの受け入れ試験はVDI/VDE 2634規格に基づいており、ISO 17025認定ラボで実施され、国際基準に則ったトレーサビリティを保証しています。
MetraSCAN 3D-Rにはそれぞれに、個別の証明書と全検査結果をまとめた文書が付属します。
メトロロジーの国際基準に基づく製品とサポート
Creaformにおいては、製品品質とサービス品質が最優先事項です。ポータブル3D測定技術のパイオニア企業として、Creaformは、革新的ソリューションを開発してお客様が求める以上のものをご提供することをモットーとしています。
また、プロセスの向上、新たな業界基準の設定、お客様に完全にご満足いただくことに常に力を注いでいます。
MetraSCAN 3D-Rの受け入れ試験はVDI/VDE 2634規格に基づいており、ISO 17025認定ラボで実施され、国際基準に則ったトレーサビリティを保証しています。
MetraSCAN 3D-Rにはそれぞれに、個別の証明書と全検査結果をまとめた文書が付属します。
メトロロジーの国際基準に基づく製品とサポート
Creaformにおいては、製品品質とサービス品質が最優先事項です。ポータブル3D測定技術のパイオニア企業として、Creaformは、革新的ソリューションを開発してお客様が求める以上のものをご提供することをモットーとしています。
また、プロセスの向上、新たな業界基準の設定、お客様に完全にご満足いただくことに常に力を注いでいます。
