Especificaciones Técnicas
Tecnología innovadora que proporciona precisión, simplicidad, portabilidad y velocidad real a sus aplicaciones.
Exactitud
Hasta 0,040 mm
Hasta 0,030 mm
Exactitud volumétrica (2)
(en función del tamaño de la pieza)
(en función del tamaño de la pieza)
0,020 mm + 0,100 mm/m
0,020 mm + 0,060 mm/m
Exactitud volumétrica con MaxSHOT Next™ | Elite(3)
0,020 mm + 0,015 mm/m
0,020 mm + 0,015 mm/m
Capacidades de medición
(a una distancia de trabajo de 0,3 m)
(a una distancia de trabajo de 0,3 m)
Pasador1,00 mm
1,00 mm
Orificio1,50 mm
1,50 mm
Desnivel 0,30 mm
0,030 mm
Pared 0,75 mm
0,75 mm
Resolución de medición
0,030 mm
0,030 mm
Resolución de malla
0,200 mm
0,200 mm
Velocidad de medición
800.000 mediciones/s
800.000 mediciones/s

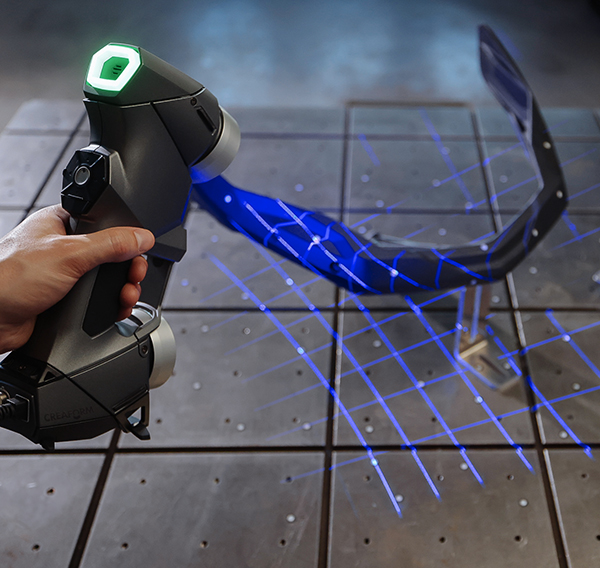

Fuente de luz(4)
14 líneas láser azules
14 líneas láser azules
(+ 1 línea extra)
Distancia de trabajo
200-450 mm
200-450 mm
Profundidad de campo
250 mm
250 mm
Rango de tamaño de piezas(recomendado)
0,05-4 m
0,05-4 m
Formatos de salida
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
Compatible con el software
Sistemas 3D (soluciones Geomagic®), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Sistemas 3D (soluciones Geomagic®), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
Peso
0,94 kg
0,94 kg

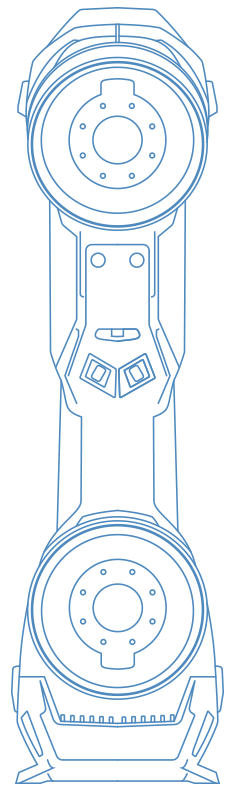

Dimensiones
(longitud x ancho x altura)
(longitud x ancho x altura)
79 x 142 x 288 mm
79 x 142 x 288 mm
Norma de conexión
1 X USB 3.0
1 X USB 3.0
Rango de temperatura de operación
5-40 °C
5-40 °C
Rango de humedad de operación
(sin condensación)
(sin condensación)
10-90%
10-90%
Certificaciones
Cumplimiento de la CE (Directiva de compatibilidad electromagnética, Directiva de bajo voltaje), compatible con baterías recargables (cuando sea aplicable), IP50, WEEE
Cumplimiento de la CE (Directiva de compatibilidad electromagnética, Directiva de bajo voltaje), compatible con baterías recargables (cuando sea aplicable), IP50, WEEE
Patentes
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482,
IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104,
KR 10-2424135
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482,
IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104,
KR 10-2424135
(1) Valor común para la medición de diámetro en un artefacto esférico calibrado.
(2) Valor de medición de la distancia de esferas en un artefacto de longitud calibrada. Los resultados se obtienen mediante la fotogrametría integrada con optimización de exactitud volumétrica.
(3) La exactitud volumétrica del sistema al usar un MaxSHOT 3D no puede ser superior a la precisión predeterminada de un modelo dado.
(4) Clase de láser: 2M (seguro para los ojos).
(5) También es compatible con todos los principales paquetes de software de metrología, CAD y de gráficos informáticos mediante la importación de malla y de malla hermética.
Centros internacionales de asistencia, reparación y calibración de metrología 3D
Los centros de metrología de Creaform están ubicados en todo el mundo y ofrecen los siguientes servicios* en diferentes idiomas:
Línea de asistencia técnica de software y hardware
Reparación básica y avanzada del escáner 3D
Mantenimiento, ajuste y calibración de equipos
Servicios de préstamo
Reemplazo de componentes del escáner 3D
Reventa de piezas
Garantía de renovación
* Los servicios pueden variar dependiendo de los centros de metrología.
Proceso de escáner 3D de fabricación sin concesiones
Creaform diseña, fabrica y calibra los escáneres HandySCAN 3D con el sistema de gestión de la más alta calidad de acuerdo con las normas ISO 9001 reconocidas internacionalmente.
Nos enorgullece tener el control de cada paso del proceso, desde el principio hasta el final. Cada escáner se entrega con una certificación personalizada y resultados de pruebas completamente documentados.
Alta calidad de clase mundial y normas de precisión 3D
En Creaform, la calidad del producto y del servicio es nuestra principal prioridad. Al ser pioneros de la medición 3D portátil, estamos comprometidos con el desarrollo de soluciones innovadoras que superen los requerimientos de nuestros clientes. Invertimos en mejorar continuamente los procesos, establecer nuevos estándares para el sector y garantizar la plena satisfacción de nuestra clientela.
Nos enorgullece tener el control de cada paso del proceso, desde el principio hasta el final. Cada escáner se entrega con una certificación personalizada y resultados de pruebas completamente documentados.
Alta calidad de clase mundial y normas de precisión 3D
En Creaform, la calidad del producto y del servicio es nuestra principal prioridad. Al ser pioneros de la medición 3D portátil, estamos comprometidos con el desarrollo de soluciones innovadoras que superen los requerimientos de nuestros clientes. Invertimos en mejorar continuamente los procesos, establecer nuevos estándares para el sector y garantizar la plena satisfacción de nuestra clientela.
